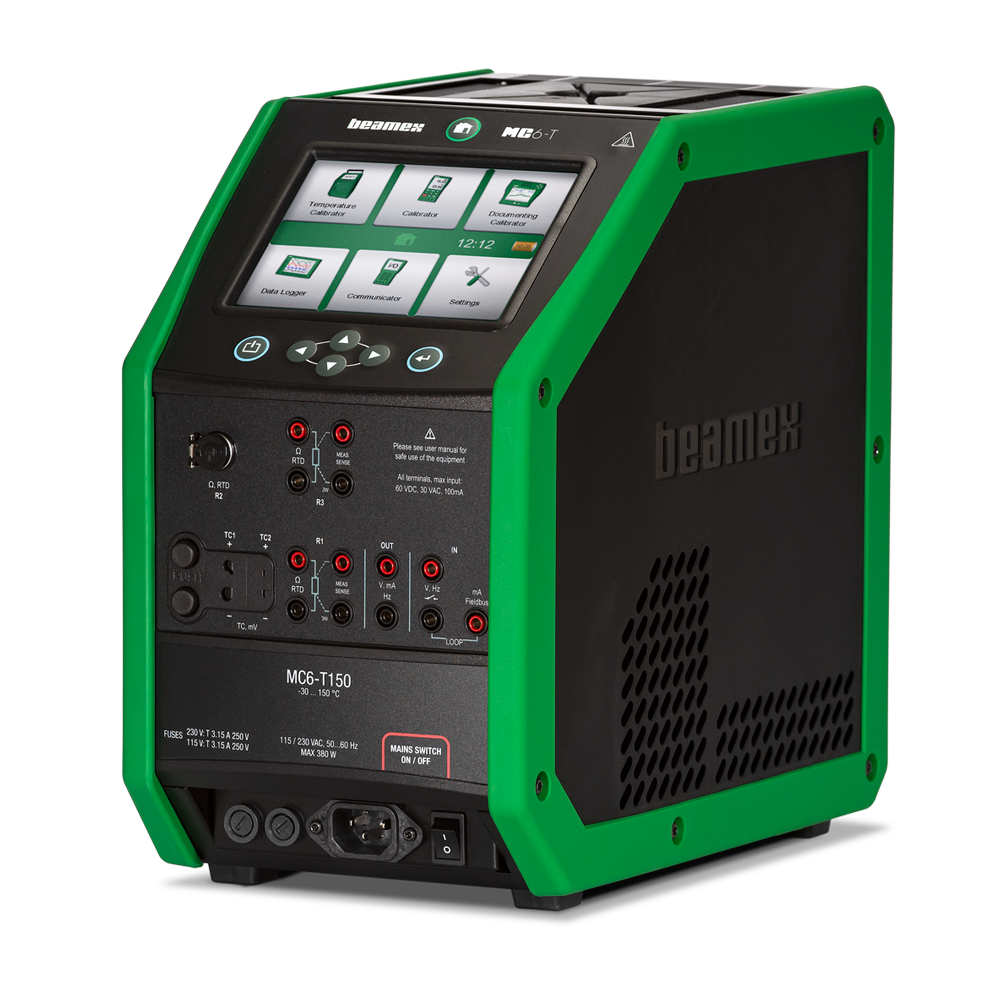

Den mest mångsidiga temperaturkalibratorn
Beamex MC6-T kombinerar ett toppmodernt temperaturtorrblock med inbyggd multifunktionell processkalibrator- och kommunikatorteknik. Den erbjuder en mångsidighet som ingen annan temperaturkalibrator kan matcha, eftersom den ger kalibreringsmöjligheter för såväl temperatur, tryck som olika elektriska signaler samt utgör en multi-buss kommunikator för fältbussinstrument.
Överlägsen metrologisk prestanda
MC6-T ger överlägsen metrologisk kapacitet och noggrannhet för kalibreringar av temperatur och elektriska signaler. Den aktiva tekniken för att kontrollera temperaturen i multizoner (trippel/dubbel) säkerställer en utmärkt temperaturgradient. Som standard levereras varje MC6-T med ett spårbart, ackrediterat kalibreringscertifikat som bevis på dess noggrannhet.
Stabil och säker
MC6-T använder avancerade, patenterade metoder för att följa med stabiliteten, vilket säkerställer att endast stabila temperaturavläsningar används även i krävande industriella miljöer eller med fluktuerande nätspänning. Den innehåller också flera patenterade säkerhetsfunktioner.
Avancerad funktionalitet
MC6-T erbjuder en mångsidighet som ingen annan temperaturkalibrator kan matcha, eftersom den ger kalibreringsmöjligheter för temperatur, elektriska signaler och även tryck. MC6-T150 och MC6-T660 erbjuder ett temperaturintervall från -30 till 660⁰C och kan utföra helt automatiska kalibreringar. De flesta mätfunktioner kan användas med det uppladdningsbara batteriet utan anslutning till nätspänning.
Fältkommunikator
MC6-T innehåller en fältkommunikator med multi-buss för protokollen HART, FOUNDATION Fieldbus och Profibus PA för att kalibrera, konfigurera och trimma dina smarta instrument. Alla tre protokollen kan aktiveras samtidigt.
Digitalt dataflöde
MC6-T är en dokumenterande kalibrator som kommunicerar med Beamex kalibreringsmjukvara, vilket möjliggör en helt digitaliserad kalibreringsprocess.
Mät-, genererings- och simuleringsfunktioner
- Temperaturgenerering
- Tryckmätning (interna barometriska och externa tryckmoduler)
- Spänningsmätning (±1 V och −1…60 VDC)
- Strömmätning (±100 mA) (intern eller extern matning)
- Frekvensmätning (0…50 kHz)
- Pulsräkning (0…10 Mpulse)
- Brytarlägesavkänning (torr/våt brytare)
- Inbyggd 24 VDC kretsförsörjning (låg impedans, HART-impedans eller FF/PA-impedans)
- Spänningsgenerering ( ±1 V och −3… 24 VDC)
- Strömgenerering (0…55 mA) (aktiv/passiv, dvs. intern eller extern matning)
- Resistansmätning, två samtidiga kanaler (0… 4 kΩ)
- Resistanssimulering (0…4 kΩ)
- RTD-mätning, två samtidiga kanaler
- RTD-simulering
- TC-mätning, två samtidiga kanaler (universalkoppling/minikoppling)
- TC-simulering
- Frekvensgenerering (0…50 kHz)
- Pulskögenerering (0… 10 Mpulse)
- HART-kommunikator
- FOUNDATION Fieldbus-kommunikator
- Profibus PA-kommunikator
(Vissa funktioner är valfria)
Allmänna specifikationer
| FEATURE | VALUE |
|---|---|
| Dimensions | 322 mm x 180 mm x 298 mm (12,68″ x 7,09″ x 11,73″) |
| Weight | MC6-T150: 9.4 kg (20.7 lbs) MC6-T660: 8.6 kg (18.96 lbs) |
| Display | 5.7” Diagonal 640 x 480 TFT LCD Module |
| Touch Panel | 5-wire resistive touch screen |
| Keyboard | Membrane keyboard |
| Backlight | LED backlight, adjustable brightness |
| Power requirements | 230 V ±10%, 50/60 Hz, 380 W (MC6-T150, 1560 W (MC6-T660) 115 V ±10%, 50/60 Hz, 380 W (MC6-T150), 1560 W (MC6-T660) |
| Fuse size (MC6-T660) | 230 V: T 8A 250V / 115 V: T 16A 250V |
| Fuse size (MC6-T150) | 230 V: T 3.15A 250V / 115 V: T 3.15A 250V |
| Max. input voltage | 30 V AC, 60 V DC |
| Operating temperature | 0 … 45 °C (32 … 113 °F) |
| Operating humidity | 0 … 90% R.H. non condensing |
| Storage temperature | -20 … 60 °C (-4 … 140 °F) |
| Computer interface | USB |
| Calibration certificate | Accredited calibration certificate |
| Warmup time | Specifications valid after a 5 minute warmup period |
| Battery type | Rechargeable lithium-ion polymer, 4300 mAh, 11.1 V |
| Charging time | Approximately 4 hours |
| Battery operation time | 10 … 16 hours |
| Battery operated functions | All functions except temperature control and R3 measurement |
| Safety | Directive 2014/35/EU, EN 61010-1:2010 + A1:2019 + AC:2019-04 |
| EMC | Directive 2014/30/EU, EN IEC 61326-1:2021 |
| RoHS compliance | RoHS II Directive 2011/65/EU, EN IEC 63000:2018 |
| Drop | EN 61010-1:2013 |
| Warranty | Warranty 3 years, 1 year for battery pack. Warranty extension programs available. |
Temperaturspecifikationer
| FEATURE | MC6-T150 | MC6-T660 |
|---|---|---|
| Temperature range at 23 °C (73 °F) | -30 … 150 °C (-22 … 302 °F) | 50 … 660 °C (122 … 1220 °F) |
| ±0.2 °C at 50 °C | ||
| Display uncertainty with internal reference 1) | ±0.15 °C | ±0.3 °C at 420 °C |
| ±0.5 °C at 660 °C | ||
| ±0.02 °C at 50 °C | ||
| Stability 2) | ±0.01 °C | ±0.03 °C at 420 °C |
| ±0.04 °C at 660 °C | ||
| ±0.05 °C at 50 °C | ||
| Axial uniformity at 40 mm | ±0.05 °C | ±0.25 °C at 420 °C |
| ±0.40 °C at 660 °C | ||
| ±0.10 °C at 50 °C | ||
| Axial uniformity at 60 mm | ±0.07 °C | ±0.40 °C at 420 °C |
| ±0.60 °C at 660 °C | ||
| Radial uniformity Difference between borings | ±0.01 °C at 50 °C | |
| ±0.01 °C | ±0.05 °C at 420 °C | |
| ±0.08 °C at 660 °C | ||
| Loading effect with internal reference sensor With 4 pcs 6 mm sensors | ±0.02 °C at 50 °C | |
| ± 0.08 °C | ±0.08 °C at 420 °C | |
| ±0.15 °C at 660 °C | ||
| Loading effect with external 6 mm reference sensor With 3 pcs 6 mm sensors | ±0.01 °C at 50 °C | |
| ±0.005 °C | ±0.02 °C at 420 °C | |
| ±0.03 °C at 660 °C | ||
| Hysteresis | ±0.03 °C | ±0.15 °C |
| Display resolution | 0.001 °C /°F / K | 0.001 °C /°F / K |
| Immersion depth | 150 mm (5.9 in) | 150 mm (5.9 in) |
| Insert outer dimensions | 30 mm (1.18 in) | 24.5 mm (0.96 in) |
| Heating time | 23 to 150 °C: 19 min | 50 to 660 °C: 15 min |
| -30 to 150 °C: 23 min | ||
| 150 to 23 °C: 17 min | 660 to 50 °C: 35 min | |
| Cooling time | 23 to -30 °C: 23 min | 660 to 100 °C: 25 min |
| 150 to -30 °C: 37 min | ||
| Stabilization time 3) | 5 to 10 min | 10 min |
Här hittar du bruksanvisningar, broschyrer, olika typer av skriftlig försäkran med mera
Se alla bruksanvisningar och broschyrer på alla språk >
Kompletterande produkter och tillbehör till Beamex MC6-T
Redo för fältet
MC6-T är unik när det gäller den funktionalitet som finns i en och samma enhet, vilket innebär att du behöver bära mindre på fältet.
Kalibratorn är utformad för att förbli exakt även under varierande miljöförhållanden och med fluktuerande nätspänning.
Den patenterade algoritmen för temperaturreglering ger snabb uppvärmning och kylning utan överskridningar, vilket förbättrar effektiviteten och sparar tid.
MC6-T innehåller flera unika säkerhetsfunktioner, såsom en lutningssensor, varningslampa och fristående överhettningsskydd.
Ett bättre sätt att kalibrera
Temperaturkalibreringar är ganska långsamma till sin natur, men MC6-T hjälper dig att kalibrera mer effektivt.
Den omfattande inbyggda processkalibratorn och avancerade funktionen för kalibrering i grupp möjliggör helautomatisk dokumenterande kalibrering av flera temperaturinstrument samtidigt.
Även vid automatisk kalibrering garanteras att kalibreringsosäkerheten är liten eftersom MC6-T säkerställer att endast stabila temperaturavläsningar används och den aktiva tekniken för att kontrollera temperaturen i multizoner kompenserar för värmeförlusten som orsakas av temperatursensorerna som är installerade i insatsen.
Som en verkligt multifunktionell enhet kan MC6-T också användas för noggranna kalibreringar av elektriska signaler och tryck.
Digitalt dataflöde
MC6-T är en dokumenterande kalibrator som digitalt samlar in data vid källan och garanterar ett säkert dataflöde mellan kalibratorn och kalibreringsmjukvaran Beamex LOGiCAL eller CMX.
Kommunikatoregenskapen möjliggör till och med digital kommunikation med smarta fältinstrument. Det sömlösa dataflödet mellan produkterna ger effektivitet och data av hög kvalitet.
Använd kalibreringsmjukvara för att hantera vad, hur och när du ska kalibrera och utför kalibreringen med MC6-T enligt din förkonfigurerade kalibreringsprocedur – till och med helt automatiskt. Upprätthåll fullständig kalibreringshistorik i LOGiCAL eller CMX.
Den här lösningen ger exakta mätningar och spårbara, tillförlitliga och återanvändbara data som kan användas för analys, rapportering och kalibreringscertifikat.
Designad för hållbarhet
Hållbarhet är en kärnkomponent i Beamex designfilosofi. Vi vill att du ska kunna fortsätta använda dina kalibratorer under många år, så därför är de utformade för att ha en lång livslängd och vara så enkla som möjligt att reparera, underhålla och uppgradera.
Våra världsledande experter kan hjälpa dig att få ut det mesta möjliga av din kalibrator under hela dess livscykel med hjälp av kalibrerings- och reparationstjänster, utbildning och kalibreringsrådgivning.
Vi utvecklar ständigt våra produkter för att uppfylla dina skiftande behov. Firmware-uppdateringar ger nya funktioner eller prestandaförbättringar, och du kan också uppgradera dina befintliga produkter med nya moduler eller mjukvarufunktioner. Tillbehör finns snabbt och enkelt tillgängliga i Beamex webbshop.
Kalibrering av sanitära och korta sensorer
MC6-T150 är utformad för att göra noggranna kalibreringar av korta och sanitära sensorer, vilket vanligtvis inte är möjligt med traditionella temperaturtorrblock.
Nedsänkningsdjupet för flänsade sensorer kan optimeras med en dedikerad insats och Beamex SIRT – en speciell kort referenssensor med en flexibel kabel.
Lär dig mer om hur man kalibrerar korta och sanitära sensorer.
Tillgängliga modeller
MC6-T150
-30 … 150 °C
(-22 … 302 °F)
MC6-T660
50 … 660 °C
(122 … 1220 °F)
Användargränssnittslägen
En kalibrator bör ha avancerade funktioner men ändå vara enkel att använda. Därför erbjuder MC6 flera användargränssnittslägen som är optimerade för olika användningsändamål. Om du till exempel bara vill mäta något snabbt och enkelt använder du Mätarläget. Om du vill utföra automatiska kalibreringar använder du läget Dokumenterande kalibrator.
Temperaturkalibrator
Temperaturkalibratorläget är optimerat för snabb och enkel användning av temperaturgenerering och -mätning.
Den önskade temperaturen kan snabbt anges med det virtuella numeriska tangentbordet. Den interna eller externa referenssensorn kan också enkelt mätas.
Temperaturvärdena kan visas numeriskt eller grafiskt.
Ytterligare kanaler kan mätas samtidigt.
Dokumenterande kalibrator
Det dokumenterande kalibratorläget är utformat för dokumenterad och automatisk kalibrering av processinstrument.
I dagens processanläggningar måste kalibreringar ofta dokumenteras. Utan en dokumenterande kalibrator är man tvungen att göra dokumentationen manuellt, vilket tar mycket dyrbar tid och innebär risk för fel.
Med det dokumenterande kalibratorläget styrs kalibreringsprocessen och kalibratorn kan automatiskt ställa in kalibreringspunkterna och dokumentera resultaten.
Det dokumenterande kalibratorläget fungerar också tillsammans med kalibreringsmjukvaran.
Kalibrator
Kalibratorläget är utformat för att kalibrera olika processinstrument. Det gör att du kan mäta eller simulera två signaler åt gången.
Ofta behöver du kontrollera och kalibrera processinstrument, som vanligtvis har en ingång och en utgång. Det betyder att du antingen behöver ha två enheter, eller en enhet som kan göra två saker samtidigt.
Kalibratorläget är optimerat för denna typ av användning.
Datalogger
Dataloggern är utformad för att logga upp till nio mätningar samtidigt.
Ofta finns det inom industrin ett behov av att mäta signaler under en viss period och spara resultaten för senare analys. Detta kan vara relaterat till felsökning, övervakning eller kalibrering.
Resultaten i dataloggern kan visas i numerisk eller grafisk form, och resultaten kan överföras till en dator för vidare analys.
Dataloggerläget är optimerat för denna typ av användning.
Kommunikator
Kommunikatorläget är utformat för att kommunicera med Fieldbus-instrument.
I dagens processanläggningar används smart instrumentering i allt högre grad. Därför behöver tekniker använda kommunikatorer eller konfigurationsmjukvara. Största delen av denna instrumentering är HART, FOUNDATION Fieldbus eller Profibus PA.
Kommunikatorläget är optimerat för att använda kommunikatorn till att kalibrera, konfigurera och trimma dina smarta instrument.
