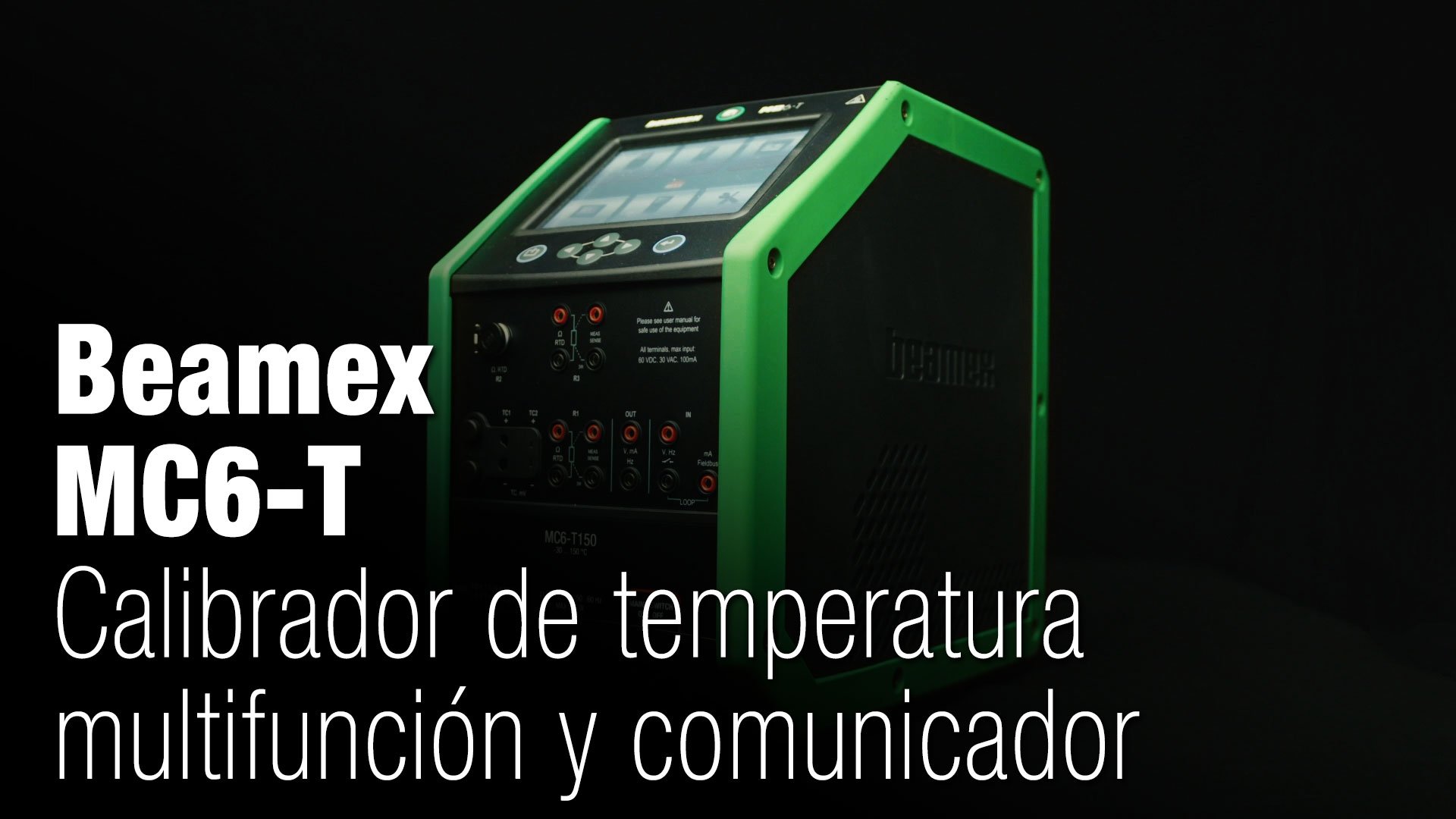

Beamex MC6-T advanced temperature calibrator and communicator

Beamex MC6-T

Calibrador de temperatura multifunción y comunicador

Beamex / Productos / Beamex MC6-T

El calibrador de temperatura más versátil

El Beamex MC6-T combina un bloque seco de temperatura de última generación con un calibrador de procesos multifunción integrado y tecnología de comunicador. Ofrece una versatilidad que ningún otro calibrador de temperatura puede igualar, ya que proporciona capacidades de calibración para temperatura, presión y diversas señales eléctricas, así como un comunicador multibus para instrumentos de bus de campo (fieldbus).

Rendimiento metrológico superior

El MC6-T ofrece un rendimiento metrológico y una precisión excelentes para calibraciones eléctricas y de temperatura. La tecnología de control activo de temperatura multizona (triple/dual) garantiza un excelente gradiente de temperatura. Todo MC6-T va acompañado de serie de un certificado de calibración trazable y acreditado como prueba de su precisión.

Estable y seguro

El MC6-T utiliza métodos avanzados y patentados para el seguimiento de la estabilidad, lo que garantiza que solo se utilicen lecturas de temperatura estables incluso en entornos industriales exigentes o con tensiones de red fluctuantes. También incluye varias funciones de seguridad patentadas.

Funciones avanzadas

El MC6-T ofrece una versatilidad que ningún otro calibrador de temperatura puede igualar, ya que permite realizar calibraciones de temperatura, señales eléctricas e incluso presión. El MC6-T150 y el MC6-T660 ofrecen un rango de temperatura de -30 a 660 ⁰C y pueden realizar calibraciones totalmente automáticas. La mayoría de las funciones de medición se pueden utilizar con la batería recargable sin tensión de red conectada.

Comunicador de campo

El MC6 incorpora un comunicador multibus de campo para los protocolos HART, FOUNDATION Fieldbus y Profibus PA para calibrar, configurar y ajustar sus instrumentos inteligentes. Los tres protocolos pueden activarse simultáneamente.

Flujo digital de datos

El MC6 es un calibrador-documentador que se comunica con el software de gestión de calibración Beamex, lo que permite un proceso de calibración totalmente digitalizado.

Beamex MC6-T Calibrador de temperatura multifunción y comunicador

Funciones de medición, generación y simulación

  • Generación de temperatura
  • Medición de presión (módulos de presión barométrica internos y externos)
  • Medición de voltaje (±1 V y −1 … 60 V CC)
  • Medición de corriente (±100 mA) (fuente interna o externa)
  • Medición de frecuencia (0 … 50 kHz)
  • Contador de pulsos (0 … 10 Mpulsos)
  • Detección del estado de contactos (contacto seco/húmedo)
  • Fuente de alimentación interna de 24 V CC (baja impedancia, impedancia HART o impedancia FF/PA)
  • Generación de voltaje (±1 V y –3 … 24 V CC)
  • Generación de corriente (0 … 55 mA) (activa/pasiva, es decir, fuente interna o externa)
  • Medición de resistencia, dos canales simultáneos (0 … 4 kΩ)
  • Simulación de resistencia (0 … 4 kΩ)
  • Medición de termorresistencias (RTD), dos canales simultáneos
  • Simulación de RTD
  • Medición de termopar (TC), dos canales simultáneos (conector universal/miniconector)
  • Simulación de TC
  • Generación de frecuencia (0 … 50 kHz)
  • Generación de pulsos (0 … 10 Mpulsos)
  • Comunicador HART
  • Comunicador FOUNDATION Fieldbus
  • Comunicador Profibus PA

(Algunas funciones son opcionales)

Especificaciones generales

CARACTERÍSTICAVALOR
Dimensiones322 mm x 180 mm x 298 mm (12,68″ x 7,09″ x 11,73″)
PesoMC6-T150: 9.4 kg (20.7 libras)
MC6-T660: 8.6 kg (18.96 libras)
PantallaMódulo LCD TFT de 5,7″, 640 x 480 en diagonal
Panel táctilPantalla táctil resistiva de 5 hilos
TecladoTeclado de membrana
RetroiluminaciónRetroiluminación con LED, brillo ajustable
Alimentación eléctrica230 V ±10%, 50/60 Hz, 380 W (MC6-T150, 1560 W (MC6-T660)
115 V ±10%, 50/60 Hz, 380 W (MC6-T150), 1560 W (MC6-T660)
Fusible (MC6-T660)230 V: T 8A 250V / 115 V: T 16A 250V
Fusible (MC6-T150)230 V: T 3.15A 250V / 115 V: T 3.15A 250V
Voltaje máximo de entrada30 V AC, 60 V DC
Temperatuta de funcionamiento0 … 45 °C (32 … 113 °F)
Humedad0 … 90% de R.H. sin condensación
Temperatura de almacenamiento-20 … 60 °C (-4 … 140 °F)
Comunicación con el ordenadorUSB
Certificado de calibraciónCertificado de calibración acreditado
Tiempo de precalentamientoEspecificaciones válidas después de 5 minutos de precalentamiento
Tipo de bateríaPolímero de ion de lítio, recargable, 4.300 mAh, 11,1 V
Tiempo de cargaAproximadamente 4 horas
Duración de la batería10 … 16 horas
Funciones disponibles con bateríaTodas a excepción del control de temperatura y medición a través del canal R3
SeguridadDirectiva 2014/35/EU, EN 61010-1:2010 + A1:2019 + AC:2019-04
Compatibilidad electromagnéticaDirectiva 2014/30/EU, EN IEC 61326-1:2021
Conformidad con la directiva RoHSDirectiva RoHS II 2011/65/EU, EN IEC 63000:2018
CaídaEN 61010-1:2013
Garantía3 años, 1 año para las baterías.

Especificaciones de temperatura

CARACTERÍSTICAMC6-T150MC6-T660
Rango de temperatura a 23 ºC (73 ºF)-30 … 150 °C (-22 … 302 °F)50 … 660 °C (122 … 1220 °F)
±0,2 °C a 50 °C
Incertidumbre del display con referencia interna 1)±0,15 °C±0,3 °C a 420 °C
±0,5 °C a 660 °C
±0,02 °C a 50 °C
Estabilidad 2)±0,01 °C±0,03 °C a 420 °C
±0,04 °C a 660 °C
±0,05 °C a 50 °C
Uniformidad axial a 40 mm±0,05 °C±0,25 °C a 420 °C
±0,40 °C a 660 °C
±0,10 °C a 50 °C
Uniformidad axial a 60 mm±0,07 °C±0,40 °C a 420 °C
±0,60 °C a 660 °C
Uniformidad radial (diferencia entre orificios)±0,01 °C a 50 °C
±0,01 °C±0,05 °C a 420 °C
±0,08 °C a 660 °C
Efecto de carga con sensor de referencia interno y con 4 sondas de 6 mm±0,02 °C a 50 °C
±0,08 °C±0,08 °C a 420 °C
±0,15 °C a 660 °C
Efecto de carga con sensor de referencia externo de 6 mm y con 3 sondas de 6 mm±0,01 °C a 50 °C
±0,005 °C±0,02 °C a 420 °C
±0,03 °C a 660 °C
HIstéresis±0,03 °C±0,15 °C
Resolución del display0,001 °C /°F / K0,001 °C /°F / K
Profundidad del inserto150 mm (5.9 «)150 mm (5.9 «)
Diámetro exterior de inserto30 mm (1.18 «)24.5 mm (0.96 «)
Tiempo de calientamiento23 a 150 °C: 19 min50 a 660 °C: 15 min
-30 a 150 °C: 23 min
150 a 23 °C: 17 min660 a 50 °C: 35 min
Tiempo de enfriamiento23 a -30 °C: 23 min660 a 100 °C: 25 min
150 a -30 °C: 37 min
Tiempo de estabilización 3)5 a 10 min10 min

Acceda a manuales de usuario, folletos, declaraciones y mucho más:

Ver todos los manuales y folletos en diferentes idiomas >

Beamex MC6-T Calibrador de temperatura multifunción y comunicador

Preparado para el trabajo de campo

El MC6-T es único en cuanto a la funcionalidad que ofrece en un solo dispositivo, lo que significa que tiene menos que llevar sobre el terreno.

El calibrador está diseñado para mantener la precisión incluso en condiciones ambientales variables o con fluctuaciones de la tensión de red.

El algoritmo patentado de control de temperatura facilita un calentamiento y una refrigeración sin extralimitaciones y ofrece, de este modo, una mayor eficiencia y la posibilidad de ahorrar tiempo.

El MC6-T cuenta con varias características de seguridad únicas, como un sensor de inclinación, una indicación luminosa de advertencia y una protección autónoma contra sobrecalentamiento.

Una mejor forma de calibrar

Las calibraciones de temperatura son bastante lentas por naturaleza, pero el MC6-T le ayuda a calibrar de forma más eficiente.

El amplio calibrador de procesos incorporado y la función avanzada de calibración por grupos permiten documentar de forma totalmente automática la calibración de varios instrumentos de temperatura de forma simultánea.

Incluso con calibración automática, se garantiza una baja incertidumbre de calibración, ya que el MC6-T garantiza que solo se utilizan lecturas de temperatura estables y la tecnología de control activo de temperatura multizona compensa la pérdida de calor provocada por los sensores de temperatura ubicados en el inserto.

Como dispositivo verdaderamente multifuncional, el MC6-T también puede utilizarse para calibraciones eléctricas y de presión precisas.

Beamex MC6-T Calibrador de temperatura multifunción y comunicador

Es increíble ver cuando la sonda está realmente a la temperatura correcta y estable antes de tomar una medida. No hay que hacer ninguna conjetura y se reduce el error humano. Esto ahorraría dinero sobre aquellas sondas que se han podido calibrar de manera rápida y que han arrojado valores malos debido a la lentitud e inestabilidad de otros bloques de temperatura.

Beamex MC6-T

Flujo digital de datos

El MC6-T es un calibrador-documentador que captura digitalmente los datos en origen y garantiza un flujo de datos seguro entre el calibrador y el software de gestión de calibración LOGiCAL o CMX de Beamex.

Como comunicador, permite incluso la comunicación digital con instrumentos de campo inteligentes. El flujo seguro de datos entre productos proporciona eficacia y datos de alta calidad.

Utilice el software de gestión de calibración para gestionar qué, cómo y cuándo calibrar, y ejecute la calibración con el MC6-T de acuerdo con su procedimiento de calibración preconfigurado, incluso de forma totalmente automática. Conserve el historial completo de calibración en LOGiCAL o CMX.

Esta solución proporciona mediciones precisas y datos trazables, fiables y reutilizables que pueden utilizarse para análisis, informes y certificados de calibración.

Diseño sostenible

La sostenibilidad es uno de los componentes clave de la filosofía de diseño de Beamex. Queremos que siga utilizando sus calibradores durante muchos años, por lo que están diseñados para tener una larga vida útil y para que sean lo más fáciles posible de reparar, mantener y actualizar.

Nuestros expertos líderes mundiales pueden ayudarle a sacar el máximo partido de su calibrador durante todo su ciclo de vida con servicios de calibración y reparación, formación y consultoría en calibración.

Para satisfacer sus necesidades cambiantes, nuestros productos evolucionan constantemente. Las actualizaciones de firmware proporcionan nuevas funciones o mejoras de rendimiento, y también puede actualizar sus productos con nuevos módulos o funcionalidades de software. Los accesorios están disponibles de forma rápida y sencilla en la tienda online de Beamex.

Diseño sostenible

Todo lo que necesita saber sobre la calibración de la temperatura

Descubra todo nuestro contenido e información sobre la calibración de la temperatura.

Calibración de sensores de inmersión reducida y sanitarios

Calibración de sensores de inmersión reducida y sanitarios

El MC6-T150 ha sido diseñado para calibrar con precisión sensores de inmersión reducida y sanitarios, lo que normalmente no es posible con los bloques secos de temperatura convencionales.

La profundidad de inmersión de los sensores con brida puede optimizarse con un inserto específico y Beamex SIRT, un sensor especial de referencia de inmersión reducida con un cable flexible.

Más información sobre cómo calibrar sensores de inmersión reducida y sanitarios.

Modelos disponibles

MC6-T150

-30 … 150 °C
(-22 … 302 °F)

MC6-T660

50 … 660 °C
(122 … 1220 °F)

Modos de la interfaz de usuario

Un calibrador debe disponer de funciones avanzadas y, al mismo tiempo, ser fácil de usar, por lo que el MC6 ofrece varios modos de interfaz de usuario optimizados para diferentes casos de uso. Por ejemplo, si solo quiere medir algo de forma rápida y sencilla, utilice el modo Medidor. Si quiere realizar calibraciones automáticas, utilice el modo Calibrador-Documentador.

Beamex MC6-T

Calibrador de temperatura

El modo Calibrador de temperatura está optimizado para un uso fácil y rápido en la generación y medición de temperatura.

A través del teclado numérico virtual es posible introducir de una forma rápida la temperatura deseada También se puede medir fácilmente el sensor de referencia interno o externo.

Los valores de temperatura pueden visualizarse en vista numérica o gráfica.

Pueden medirse canales adicionales simultáneamente.

Beamex MC6-T

Calibrador-Documentador

El modo Calibrador-Documentador ha sido diseñado para la calibración documentada y automatizada de instrumentos de proceso.

En las plantas de procesos actuales, a menudo es necesario documentar las calibraciones. Sin un calibrador-documentador, la documentación tiene que hacerse a mano, lo que implica dedicar mucho tiempo a la vez que se aumenta el riesgo de errores.

Con el modo Calibrador-Documentador, el proceso de calibración sigue una guía y el calibrador puede establecer automáticamente los puntos de calibración y documentar los resultados.

El modo Calibrador-Documentador también funciona junto con el software de gestión de calibración.

Beamex MC6-T

Calibrador

El modo Calibrador ha sido diseñado para calibrar diversos instrumentos de proceso. Permite medir o simular dos señales simultáneamente.

A menudo hay que revisar y calibrar instrumentos de proceso, que suelen tener una entrada y una salida. Esto significa que, o bien necesita dos dispositivos, o bien un único dispositivo capaz de hacer dos cosas a la vez.

El modo Calibrador está optimizado para este tipo de uso.

Beamex MC6-T

Registro de datos

El modo Registro de datos permite registrar hasta nueve mediciones simultáneamente.

En este sector es muy frecuente tener que medir señales en un determinado periodo para guardar los resultados en la memoria y analizarlos posteriormente. Este uso puede estar relacionado con la solución de problemas, la vigilancia o la calibración.

Los resultados del registro de datos pueden mostrarse en vista numérica o gráfica, y los resultados pueden transferirse a un PC para su posterior análisis.

El modo Registro de datos está optimizado para este tipo de uso.

Beamex MC6-T

Comunicador

El modo Comunicador está pensado para comunicarse con los instrumentos de bus de campo (fieldbus).

En las plantas de procesos actuales cada vez se emplean más instrumentos inteligentes, por lo que los ingenieros deben usar comunicadores o software de configuración. La mayoría de esta instrumentación es HART, FOUNDATION Fieldbus o Profibus PA.

El modo Comunicador está optimizado para el uso como comunicador para calibrar, configurar y ajustar sus instrumentos inteligentes.
