Lataa esite Vähemmän kannettavaa
Teimme MC6:sta monitoimilaitteen. Kenttäolosuhteissa on paljon helpompi toimia, kun pärjää yhdellä laitteella eikä tarvitse kantaa suurta määrää eri laitteita.
Meidän mielestä vähemmän kannettavaa on parempi asia.

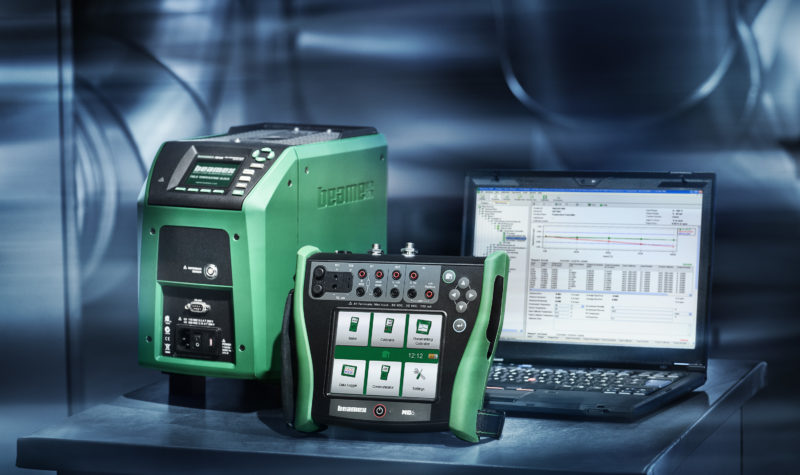

Paperiton järjestelmä
MC6 on dokumentoiva kalibraattori. Tämä tarkoittaa, että kun käytät MC6:sta yhdessä Beamexin kalibrointiohjelman kanssa, et tarvitse manuaalista dokumentointia. Kaikki dokumentointi tapahtuu sähköisesti ja automaattisesti, eli vältyt myös kirjaamisvirheiltä.
Meidän mielestä automaattinen dokumentointi on parempi.
Mikä on dokumentoiva kalibraattori ja miksi sinun tulisi käyttää sitä?
Käyttäjäkommentti

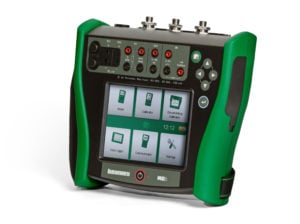

Ominaisuudet
Pyrimme tekemään MC6:n käytöstä mahdollisimman helpon, joten valitsimme siihen suuren 5.7 tuuman kosketusvärinäytön ja teimme riittävän suuret valintapainikkeet, jotta laitetta voi käyttää sormin (jopa käsineet päällä). Käyttöliittymä on monikielinen ja opastava (mm. kytkentäkuvat eri mittauksille).
MC6 on suunniteltu kenttäkäyttöön. Se on kevyt ja kestävä; paino n. 2 kg, kotelointiluokitus IP65. Lisäksi laite täyttää IEC 60068-2-32 ja IEC 60068-2-64 mukaiset pudotus (1 m) ja tärinätestit (2 g, 2 … 500 Hz). Käyttölämpötila-alue -10 … 45 °C.
Sen lisäksi, että MC6 on erittäin monipuolinen se on myös erittäin tarkka. Mittausepävarmuus on pieni ja vuoden pysyvyys myös ilmoitettu spesifikaatioissa – katso tarkemmin teknisestä esitteestä. Laitteen mukana toimitetaan luonnollisesti akkreditoitu kalibrointitodistus.
MC6 on siitä ainutlaatuinen laite että se on konfiguraattori joka tukee kolmea yleisintä protokollaa eli HART, FOUNDATION Fieldbus H1 että Profibus PA – ja on samalla myös kalibraattori, joten yksi laite riittää sekä kalibrointiin että konfigurointiin.
MC6:n lataussivuilta löydät ohjelmistopäivitykset, laitekuvauspaketit ja työkaluohjelmat.
Käyttöliittymän toimintatilat
Kalibraattorin pitäisi olla sekä monitoiminen että helppokäyttöinen – yleensä hankala yhdistää nämä molemmat.
Ratkaisuna tähän teimme MC6:een erilaisia toimintatiloja eri käyttötarpeisiin. Esimerkiksi jos on tarve vain mitata jotain suuretta sille on oma toiminto jossa on helppo nopeasti valita suure ja yksikkö. Kun on tarve myös dokumentoida tulokset, sille on oma tilansa jossa saa määritellä kalibroitavan kohteen tiedot.

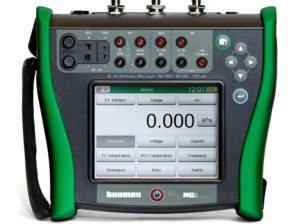

”Mittari”-käyttötila on suunniteltu yksinkertaiseksi ja nopeaksi käyttää yksittäisten mittausten tekemiseen. Näytöllä on valittavana vain suure ja yksikkö, joten MC6 on hetkessä aseteltu halutun suureen mittaamiseen. Ei valikkojen selaamista.

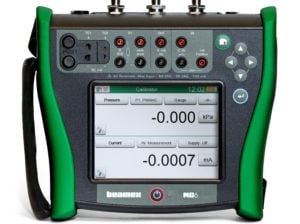

”Kalibraattori”-käyttötila on tarkoitettu tilanteisiin, joissa halutaan tarkistaa prosessi-instrumentin toiminta ilman, että tuloksia tallennetaan kalibraattorin muistiin. Näytössä on valittavana instrumentin tulo- ja lähtösuureet, sekä mitataanko vai generoidaanko tulosignaalia. Tulon generoinnissa voidaan lisäksi valita askellus, ramppi tai käsinsyötetyt arvot.

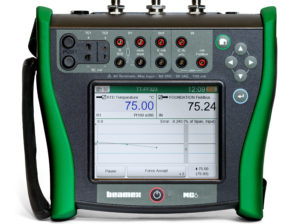

”Dokumentoiva kalibraattori”-käyttötila on optimoitu prosessi-instrumenttien kalibrointiin ja tulosten dokumentointiin. Kalibroinnin oleellinen osa on tulosten dokumentointi ja ilman dokumentoivaa kalibraattoria se pitää tehdä käsin, joka on aikaa vievää ja virheille altista toimintaa. MC6 tekee dokumentoinnin samanaikaisesti kalibroinnin yhteydessä – tulokset voidaan siirtää myöhemmin CMX-ohjelmistoon ja tarvittaessa tulostaa kalibrointitodistukset.

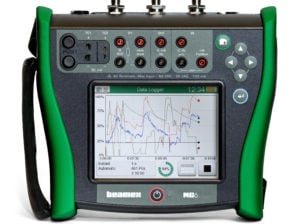

”Tiedonkeruu”-käyttötila on nimensä mukaisesti tarkoitettu tilanteisiin, joissa halutaan kerätä mittaustuloksia pitemmän aikaa ja mahdollisesti useammasta eri suureesta. Maksimissaan MC6 pystyy mittaamaan yhtäaikaa yhdeksää eri kanavaa ja tallettamaan mittaustulokset muistiinsa, josta ne saadaan siirrettyä tietokoneelle.

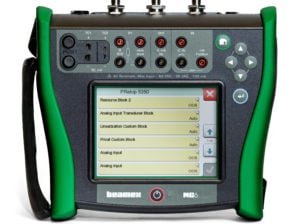

MC6:n ”Kommunikaattori”-käyttötila on suunniteltu prosessiteollisuudessa yhä enenevässä määrin käytetyille älykkäille mitta-/toimilaitteille, joissa tiedonsiirto tapahtuu väylän kautta. Jotta näitä laitteita voidaan kalibroida ja konfiguroida tarvitaan joko kommunikaattori tai konfigurointiohjelmisto. MC6 on siitä ainutlaatuinen laite että se on konfiguraattori joka tukee kolmea yleisintä protokollaa eli HART, FOUNDATION Fieldbus H1 ja Profibus PA – ja on samalla myös kalibraattori, joten yksi laite riittää sekä kalibrointiin, viriittämiseen että konfigurointiin.

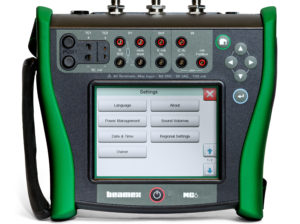

”Asetukset”-käyttötilassa voit muokata laitteen monia asetuksia kuten käyttöliittymän kieli, tehonhallinta, päiväys jne.
Kalibrointitiedon eheys
Kun käytetään Beamex MC6 kalibraattoria yhdessä CMX ohjelmiston kanssa, meillä on olemassa ratkaisu joka vähentää riskiä rikkoa ALCOA (lyhenne sanoista Attributable, Legible, Contemporaneous, Original and Accurate) vaatimuksia tunnistamalla mobiililaitteiden käyttäjät heidän sähköisellä allekirjoituksella ja estämällä näissä laitteissa olevan tiedon muuttamisen.
Lue lisää tiedon eheydestä (Data Integrity) ja mitä se tarkoittaa kalibrointien yhteydessä.
Videot
MC6 esittely
Painelähettimen kalibrointi
Lataa artikkeli aiheesta, kuinka kalibroida “älykkäitä” prosessilaitteita.
