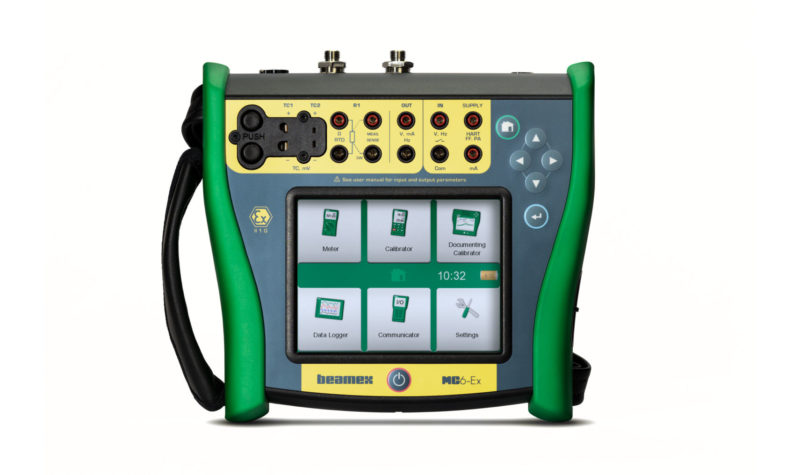

Beamex MC6-Ex intrinsically safe field calibrator and communicator

Beamex MC6-Ex

Kenttäkalibraattori ja kommunikaattori räjähdysvaarallisiin tiloihin

Beamex / Kalibraattorit / Beamex MC6-Ex

Turvallisin valinta räjähdysvaarallisille alueille

Beamex MC6-Ex on maailman tarkin luonnostaan vaaraton kenttäkalibraattori ja kommunikaattori. MC6-Ex on ATEX-, IECEx- ja Pohjois-Amerikassa sertifioitu ja sitä voidaan käyttää kaikilla räjähdysvaarallisilla alueilla. Sillä voidaan kalibroida painetta, lämpötilaa ja erilaisia sähköisiä signaaleja, ja lisäksi sitä voidaan käyttää moniväyläkommunikaattorina kenttäväyläinstrumenteille.

Luonnostaan vaaraton

MC6-Ex on ATEX-, IECEx- ja Pohjois-Amerikassa sertifioitu kalibraattori ja kommunikaattori. Sitä voidaan käyttää turvallisesti vaativimmillakin räjähdysvaarallisilla alueilla.

Korkea tarkkuus

MC6-Ex on luotettava ja vakaa kalibraattori, jonka tarkkuus on vertaansa vailla vaativissakin teollisuusolosuhteissa. Jokaisen MC6-Ex-kalibraattorin vakiotoimitukseen sisältyy jäljitettävä, akkreditoitu kalibrointitodistus laitteen tarkkuudesta.

Edistykselliset toiminnot

Vaikka MC6-Ex on luonnostaan vaaraton kalibraattori, sen toiminnallisuuden suhteen ei ole tehty kompromisseja. Paineen, lämpötilan ja erilaisten sähköisten signaalien kalibrointitoimintojen lisäksi se sisältää myös moniväyläkommunikaattorin. MC6-Ex tarjoaa monia hyödyllisiä ominaisuuksia, jotka tukevat kalibrointiprosessiasi. Se voi suorittaa kalibroinnit jopa täysin automaattisesti.

Parannettu käytettävyys

MC6-Ex tarjoaa useita intuitiivisia ja monikielisiä käyttöliittymätiloja, jotka on optimoitu erilaisiin käyttötilanteisiin. Kalibraattori opastaa sinua askel askeleelta kalibrointityössäsi.

Kenttäkommunikaattori

MC6-Ex sisältää HART-, FOUNDATION Fieldbus- ja Profibus PA -protokollia tukevan moniväyläisen kenttäkommunikaattorin älykkäiden instrumenttiesi kalibrointiin, konfigurointiin ja säätöön. Kaikki kolme protokollaa voidaan ottaa käyttöön samanaikaisesti.

Digitaalinen tiedonsiirto

MC6-Ex on dokumentoiva kalibraattori, joka kommunikoi Beamexin kalibroinninhallintaohjelmiston kanssa mahdollistaen täysin digitaalisen kalibrointiprosessin.

Beamex MC6-Ex Luonnostaan vaaraton edistyksellinen kenttäkalibraattori ja kommunikaattori

Mittaus-, generointi- ja simulointitoiminnot

  • Painemittaus (sisäiset/ulkoiset painemoduulit)
  • Jännitteen mittaus (±500 mV ja ±30 VDC)
  • Virtamittaus (±100 mA) (sisäinen/ulkoinen syöttö)
  • Taajuuden mittaus (0…50 kHz)
  • Pulssilaskenta (0…10 miljoonaa pulssia)
  • Kytkimen tilan osoitus (jännitteinen/jännitteetön kytkin)
  • Sisäänrakennettu silmukkavirran syöttö
  • Jännitteen generointi (±500 mV ja −1,5…10,5 VDC)
  • Virran generointi (0…25 mA) (aktiivinen/passiivinen eli joko sisäisellä tai ulkoisella syötöllä)
  • Resistanssin mittaus, kaksi yhtäaikaista kanavaa (0…4 kΩ)
  • Resistanssin simulointi (0…4 kΩ)
  • RTD-mittaus, kaksi yhtäaikaista kanavaa
  • RTD-simulointi
  • TC-mittaus, kaksi yhtäaikaista kanavaa (yleisliitin/miniliitin)
  • TC-simulointi
  • Taajuuden generointi (0…10 kHz)
  • Pulssigenerointi (0…10 miljoonaa pulssia)
  • HART-kommunikaattori
  • FOUNDATION Fieldbus -kommunikaattori
  • Profibus PA -kommunikaattori

(Osa toiminnoista optioita)

Yleiset tekniset tiedot

Display5.7” Diagonal 640 x 480 TFT LCD Module
Touch Panel5-wire resistive touch screen
KeyboardMembrane keyboard
BacklightLED backlight, adjustable brightness
Weight2.5…2.9 kg (5.5…6.4 lb)
Dimensions207 mm x 231 mm x 80 mm (D x W x H)
Battery Pack typeRechargeable NiMh, 4200 mAh, 9.6 V
Charging time10 hours from 0 to 100% at 0…30 °C (32…86 °F)
Charger supply100…240 VAC, 50–60 Hz
Battery operation4…8 h (Heavy / Normal usage)
Operating temperature–10…50 °C
Operating temperature while charging batteries0…40 °C
Storage temperature–20…60 °C
Specifications valid–10…50 °C, unless other mentioned
Humidity0 to 80% R.H. non condensing
Warmup timeSpecifications valid after a 5 minute warmup period
Max. input voltage30 V AC, 30 V DC
Ex SafetyATEX directive 2014/34/EU
Ex markingII 1 G, Ex ia IIC T4 Ga, Ta = –10 °C…+50 °C
Ex marking (North America):Class I, Zone 0, AEx ia IIC T4 GA Class I, Division 1, Groups A-D, T4 Tamb –10 °C to +50 °C, Intrinsically Safe, Sécurité intrinsèque
ATEX Certification EN 60079-0:2012/A11:2013, EN 60079-11:2012, Certificate No. EESF 18 ATEX 071X
IEC Certification IEC 60079-0:2017, Edition:7.0, IEC 60079-11:2011, Edition:6.0, Certificate No. IECEx EESF 18.0033X
North American Certification (SGS) UL 913, 8th Ed. Rev. October 16, 2015 UL 60079-0 6th Ed. Rev. July 26, 2013 CAN/CSA C22.2 No. 60079-0:15 Rev. October 2015 UL 60079-11, 6th Ed. 02/15/2013 CAN/CSA C22.2 No. 60079-11:14 Certificate No SGSNA/18/SUW00222
Rohs Compliance RoHS II Directive 2011/65/EU, EN IEC 63000:2018
Safety Directive 2014/35/EU, EN 61010-1:2010 + A1:2019 + AC:2019-04
EMC Directive 2014/30/EU, EN IEC 61326-1:2021, EN 61000-3-2-:2014, EN 61000-3-3:2013
Ingress protectionIP 65, IEC/EN 60529
Drop test1 meter drop test
Max Altitude3000 m (9842 ft)

Löydä käyttöoppaita, esitteitä, vakuutuksia, kalibrointitodistuksia ja paljon muuta

Näytä kaikki käyttöoppaat ja esitteet kaikilla kielillä >

Turvallisin valinta

Muunlaista kuin Ex-hyväksyttyä kalibraattoria käyttäessäsi sinulla kuluu aikaa ja vaivaa tulityölupien hankkimiseen ja kaasuilmaisimien käyttämiseen. Luonnostaan vaaraton kalibraattori on helpompi ja turvallisempi valinta.

MC6-Ex on ATEX-, IECEx- ja Pohjois-Amerikassa sertifioitu ja sitä voidaan käyttää kaikilla Ex-alueilla (Zone 0, 1 ja 2 / Division 1 ja 2).

MC6-Ex on turvallisin valinta kaikille räjähdysvaarallisille alueille.

Beamex MC6-Ex Luonnostaan vaaraton edistyksellinen kenttäkalibraattori ja kommunikaattori
Beamex MC6-Ex Luonnostaan vaaraton edistyksellinen kenttäkalibraattori ja kommunikaattori

Valmiina kentälle

MC6-Ex on samanaikaisesti monitoiminen prosessikalibraattori ja kenttäkommunikaattori, minkä ansiosta sinulla on vähemmän kantamista kentällä.

Koska MC6-Ex on luonnostaan vaaraton ja sillä on erinomainen Ex-luokitus, sinun ei tarvitse huolehtia lisäturvaominaisuuksista.

Vankka IP65-luokiteltu pöly- ja vesitiivis kotelo ja sisäänrakennetut iskusuojat tekevät MC6-Ex:stä ihanteellisen käyttää märissä ja pölyisissä ympäristöissä, joissa lämpötilavaihtelut ovat suuria.

Älykäs akkupaketti on vaihdettavissa kentällä, ja se voidaan ladata irrallaan tai kalibraattoriin asennettuna. MC6-Ex-kalibraattorissa on monikielinen käyttöliittymä ja suuri 5,7 tuuman kosketusnäyttö, jota voidaan käyttää helposti paljain käsin, käsineillä tai kosketuskynällä.

Beamex-ratkaisun tuoman automatisaation ansiosta olemme onnistuneet vähentämään kalibrointien suorittamiseen tarvittavien vaiheiden määrää ja lyhentämään kalibrointiaikaa jopa 15 minuuttia laitetta kohden. Vaikka tämä ei ehkä kuulosta paljolta, niin aikaa säästyy yli 4 000 tuntia vuodessa.

James Jepson, Control & Instrumentation Systems Officer, National Grid, Iso-Britannia

Beamex MC6-Ex on monikäyttöinen laite ennaltaehkäisevään ja korjaavaan kunnossapitoon. Kompaktin ja skaalautuvan rakenteensa ansiosta se on helppo mukauttaa kalibrointi-instrumenttiemme mahdollisiin muutoksiin. Lisäksi Beamexin asiakaspalvelu on huippuluokkaa.

Chistian Marchenoir, Process instrumentation & Calibration Manager, Indena, Ranska

Parempi tapa kalibroida

Mikään muu Ex-luokiteltu kalibraattori ei päihitä MC6-Ex-kalibraattoria toiminnallisuuden ja tarkkuuden suhteen.

MC6-Ex varmistaa tarkat mittaukset ja poistaa kalibroinnin epävarmuudet mahdollisesti räjähdysvaarallisissa ympäristöissä. Jokainen MC6-Ex on kalibroitu Beamexin akkreditoidussa kalibrointilaboratoriossa, joten jokainen kenttäkalibrointi on jäljitettävä.

Laite dokumentoi kaikki kalibroinnit automaattisesti ilman manuaalista tiedonsyöttöä tai kynän ja paperin käyttöä ja suorittaa virhelaskelmat ja hyväksytty/hylätty-analyysit automaattisesti.

Siinä on myös sisäinen käyttöjännitteen syöttö 2-johdin lähettimille, joten muita laitteita ei tarvita.

Beamex MC6-Ex Luonnostaan vaaraton edistyksellinen kenttäkalibraattori ja kommunikaattori
Beamex CMX ja Beamex MC6

Digitaalinen tiedonsiirto

MC6-Ex on dokumentoiva kalibraattori, joka tallentaa datan digitaalisesti ja varmistaa turvallisen tiedonsiirron kalibraattorin ja Beamex LOGiCAL– tai CMX-kalibroinninhallintaohjelmiston välillä.

Kommunikaattorina se mahdollistaa myös digitaalisen viestinnän älykkäiden kenttäinstrumenttien kanssa. Saumaton kommunikointi laitteiden välillä parantaa tehokkuutta ja varmistaa tiedon laadun.

Kalibroinninhallintaohjelmiston avulla voit hallita, mitä, missä ja milloin kalibroit. MC6-Ex suorittaa kalibroinnit esikonfiguroidun kalibrointiprosessin mukaisesti – jopa täysin automaattisesti. Voit tallentaa koko kalibrointihistorian LOGiCALiin tai CMX:ään.

Tämä ratkaisu tarjoaa tarkkoja mittauksia sekä jäljitettävää, luotettavaa ja uudelleenkäytettävää dataa analysointiin, raportointiin ja kalibrointitodistuksiin.

Suunniteltu kestämään

Kestävä kehitys on keskeinen osa Beamexin suunnittelufilosofiaa. Haluamme asiakkaidemme käyttävän kalibraattoreitaan useiden vuosien ajan, joten olemme suunnitelleet ne mahdollisimman helposti korjattaviksi, huollettaviksi ja päivitettäviksi.

Maailmanlaajuinen asiantuntijaverkostomme auttaa sinua hyödyntämään kalibraattoriasi parhaalla mahdollisella tavalla koko sen käyttöiän ajan tarjoamalla kalibrointi- ja korjauspalvelua, koulutusta ja kalibrointiin liittyvää konsultointia.

Tuotteitamme kehitetään jatkuvasti asiakkaiden muuttuviin tarpeisiin. Laiteohjelmistopäivitykset tarjoavat uusia ominaisuuksia tai suorituskyvyn parannuksia, ja olemassa olevia tuotteita voidaan päivittää uusilla moduuleilla tai ohjelmistotoiminnoilla. Lisätarvikkeita on saatavilla nopeasti ja helposti Beamexin verkkokaupasta.

Suunniteltu kestämään

Kalibrointi räjähdysvaarallisella alueella

Lue artikkelimme, joka antaa opastusta kalibroimiseen räjähdysvaarallisilla alueilla ja kertoo, mitä sinun tulee huomioida ennen kuin menet kalibroimaan tällaiselle alueelle.

Artikkelissa annetaan myös tietoa helposti syttyvistä ja palavista nesteistä, räjähdysvaarallisten alueiden määrittelystä, toimialoista, joilla räjähdysvaarallisia alueita esiintyy, vaaravyöhykkeiden eri tasoista, sääntelystä, laiteluokittelusta ja paljon muuta.

Käyttöliittymätilat

Kalibraattoreilta odotetaan edistyksellisiä toimintoja samalla kun niiden tulisi olla helppokäyttöisiä. MC6-Ex tarjoaakin siten useita käyttöliittymätiloja, jotka on optimoitu erilaisiin käyttötilanteisiin. Jos esimerkiksi haluat tehdä vain yksittäisen mittauksen nopeasti ja helposti, käytä Mittari-käyttötilaa. Jos haluat suorittaa automaattisia kalibrointeja, käytä Dokumentoiva kalibraattori -käyttötilaa.

Dokumentoiva kalibraattori

Dokumentoiva kalibraattori -käyttötila on suunniteltu prosessi-instrumenttien dokumentoituun ja automaattiseen kalibrointiin.

Nykypäivän prosessilaitoksissa kalibroinnit pitää usein dokumentoida, mutta ilman dokumentoivaa kalibraattoria tulokset täytyy kirjata käsin, mikä vie aikaa ja altistaa virheille.

Dokumentoiva kalibraattori -käyttötilassa kalibroinnin eteneminen tapahtuu ohjatusti. Kalibraattori voi asettaa kalibrointipisteet ja dokumentoida tulokset täysin automaattisesti.

Dokumentoiva kalibraattori -käyttötila toimii myös yhdessä kalibroinninhallintaohjelmiston kanssa.

Kalibraattori

Kalibraattori-käyttötila on suunniteltu erilaisten prosessi-instrumenttien kalibrointiin. Tässä tilassa kalibraattori voi mitata tai simuloida kahta signaalia kerrallaan.

Mikäli joudut usein tarkistamaan ja kalibroimaan prosessi-instrumentteja, joissa tyypillisesti on tulo ja lähtö, tarvitset joko kaksi erillistä laitetta tai yhden laitteen, joka pystyy tekemään kaksi asiaa samanaikaisesti.

Kalibraattori-käyttötila on optimoitu tämän tyyppiseen käyttöön.

Tiedonkeruu

Tiedonkeruu-käyttötilassa kirjaat jopa yhdeksän mittausta samanaikaisesti.

Teollisuudessa joudutaan usein mittaamaan signaaleja tietyn ajanjakson ajan ja tallentamaan tulokset myöhempää analysointia varten mm. vianetsinnän, valvonnan tai kalibroinnin yhteydessä.

Tiedonkeruun tulokset voidaan esittää numeerisessa tai graafisessa näkymässä ja siirtää PC:lle jatkoanalysoitavaksi.

Tiedonkeruu-käyttötila on optimoitu tämän tyyppiseen käyttöön.

Kommunikaattori

Kommunikaattori-käyttötila on suunniteltu kommunikoimaan kenttäväyläinstrumenttien kanssa.

Nykypäivän prosessilaitoksissa käytetään yhä useammin älykkäitä instrumentteja, jotka edellyttävät alan ammattilaisilta kommunikaattoreiden ja konfigurointiohjelmistojen käyttöä. Nämä instrumentit ovat pääsääntöisesti HART-, FOUNDATION Fieldbus- tai Profibus PA -väyläpohjaisia.

Kommunikaattori-käyttötila on optimoitu kommunikointiin älykkäiden instrumenttien kanssa niiden kalibroinnin, konfiguroinnin ja säätämisen yhteydessä.

Mittari

Mittari-käyttötila on suunniteltu nopeaan ja helppoon signaalin mittaukseen.

Jotkut monitoimikalibraattorit ovat hitaita ja vaikeita käyttää, joten nopeaan mittaukseen käytetään mieluummin tavallista yleismittaria.

Mittari-käyttötila on optimoitu yksinkertaiseen ja helppoon mittaukseen eli samaa kalibraattoria voidaan käyttää kaikenlaisiin mittauksiin.
