Une combinaison de fonctionnalités avancées et de facilité d’utilisation
Réaliser des étalonnages et vérifications automatiquement, collecter des données de façon digitale sur le terrain et stocker vos résultats et constats de manière sécurisée. Le Beamex MC6 est un calibrateur de terrain de haute précision qui offre des capacités d’étalonnage pour la pression, la température et divers signaux électriques. C’est aussi un communicateur de terrain pour les instruments Fieldbus.
Haute précision
Le MC6 est un calibrateur robuste et stable avec une précision inégalée qui est adapté au milieu industriel.
Chaque MC6 est livré avec un certificat d’étalonnage accrédité et traçable en standard comme preuve de son exactitude.
Fonctionnalité avancée
Le MC6 est un calibrateur multifonction et communicateur de terrain avec des capacités d’étalonnage pour la pression, la température et divers signaux électriques. Le MC6 offre plusieurs fonctionnalités pour accompagner votre processus d’étalonnage. Il permet même de réaliser des étalonnages entièrement automatisés.
Convivialité et simplicité d’utilisation
Le MC6 propose plusieurs modes dans l’interface utilisateur qui sont optimisés en fonction de vos cas d’application. Le calibrateur vous guide étape par étape pendant la réalisation de vos étalonnages.
Communicateur de terrain
Le MC6 contient un communicateur multibus complet pour les instruments HART, FOUNDATION Fieldbus et Profibus PA pour étalonner et configurer vos instruments intelligents. Les 3 protocoles peuvent être activés simultanément.
Étalonnage Zéro Papier
Le MC6 est un calibrateur de documentation qui communique avec les logiciels de métrologie Beamex et permet donc de réaliser un processus d’étalonnage entièrement digitalisé.
Fonctions de mesure, de génération et de simulation
• Mesures de pression (modules de pression internes/externes)
• Mesure de tension (±1 V et −1…60 V DC.)
• Mesure du courant (±100 mA) (alimentation interne ou externe)
• Mesure de la fréquence (0…50 kHz)
• Comptage d’impulsions (0…10 Mimpulsions)
• Détection d’état de contact (contact sec/relais)
• Alimentation en boucle de 24 V DC (faible impédance, impédance HART ou impédance FF/PA)
• Génération de tension (±1 V et -3…24 V DC)
• Génération de courant (0…55 mA) (alimentation active / passive, c’est-à-dire interne ou externe)
• Mesure de résistance, deux canaux simultanés (0…4 kΩ)
• Simulation de résistance (0…4 kΩ)
• Mesure du capteur RTD, deux canaux simultanés
• Simulation de RTD
• Mesure de thermocouple (TC), deux canaux simultanés (connecteur universel/mini-fiche)
• Simulation de thermocouple
• Génération de fréquence (0…50 kHz)
• Génération de file d’attente d’impulsions (0…10 Mimpulsions)
• Communicateur HART
• Communicateur FOUNDATION Fieldbus
• Communicateur Profibus PA
(Certaines des fonctions ci-dessus sont en option)
Spécifications générales
| FONCTION | VALEUR |
|---|---|
| Affichage | Module LCD TFT 640 x 480, 5,7″ en diagonale |
| Ecran tactile | Écran tactile résistif à 5 fils |
| Clavier | Clavier à membrane |
| Rétroéclairage | Rétroéclairage à LED, luminosité réglable |
| Poids | Boîtier étendu : 1,5…2,0 kg (3,3…4,4 lb) Boîtier plat : 1,5 kg (3,3 lb) |
| Dimensions | Boîtier étendu : 200 mm × 230 mm × 70 mm (P × l × H) (7,87 po. × 9,06 po × 2,76 po) Boîtier plat : 200 mm × 230 mm × 57 mm (P × l × H) (7,87 po. × 9,06 po × 2,24 po) |
| Type de batterie | Batterie polymère au lithium-ion rechargeable, 4 200 mAh, 11,1 V |
| Durée de charge | Environ 4 heures |
| Alimentation du chargeur | 100…240 VAC, 50–60 Hz |
| Autonomie de la batterie | 10…16 heurs |
| Température de fonctionnement | −10…45 °C (14…113 °F) |
| Température de fonctionnement pendant le chargement des batteries | 0…30 °C (32…86 °F) |
| Température de stockage | −20…60 °C (−4…140 °F) |
| Validité des spécifications | −10…45 °C, sauf mention contraire |
| Humidité | 0…80% R.H. sans condensation |
| Durée de réchauffement | Spécifications valides après une période de réchauffement de 5 minutes |
| Tension d’entrée maximum | 30 V AC, 60 V DC |
| Vitesse de mise à jour de l’affichage | 3 relevés/seconde |
| Sécurité | Directive 2014/35/EU, EN 61010-1:2010 + A1:2019 + AC:2019-04 |
| CEM | Directive 2014/30/EU, EN IEC 61326-1:2021 |
| Indice de protection | IP65 |
| Conformoité RoHS | ROHS II Directive 2011/65/EU, EN IEC 63000:2018 |
| Chutes | IEC 60068-2-32. 1 meter (3.28 ft) |
| Vibration | IEC 60068-2-64. Random, 2 g, 5…500 Hz |
| Altitude maximum | 3,000 m (9,842 ft) |
Découvrez les brochures, guides de l’utilisateur et autres documents.

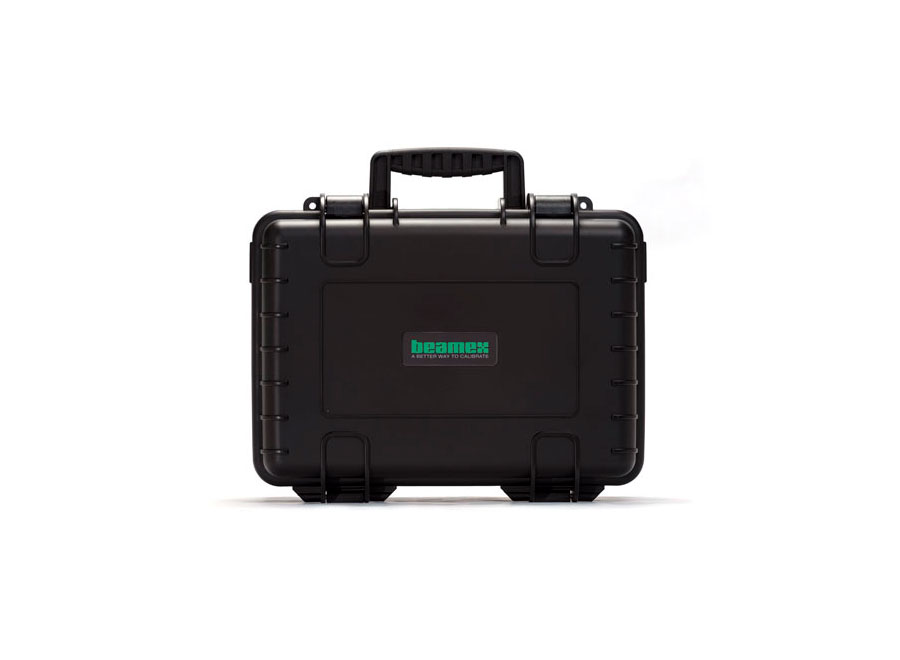

Produits complémentaires et accessoires pour le Beamex MC6
Service portal
Arrange a service return or request a quote for calibration or service.
Support portal
Submit a support request.
Prêt pour le terrain
En tant que calibrateur multifonction et communicateur de terrain, le MC6 remplace plusieurs appareils monofonction, ce qui veut dire que vous avez moins à transporter.
Il est léger, ergonomique et robuste que ce soit pour l’eau ou la poussière (IP65). Le MC6 est équipé d’une batterie rechargeable avec comme autonomie 2 jours d’étalonnage.
Le MC6 possède un grand écran tactile couleur de 5,7″ de haute résolution avec un réglage efficace du rétroéclairage.
Une nouvelle façon d’étalonner
Le MC6 est un calibrateur de haute précision qui garantit la précision des measures et une faible incertitude d’étalonnage. Chaque MC6 est étalonné dans notre Laboratoire d’étalonnage accrédité, ce qui rend vos étalonnages traçables.
Il documente tous vos étalonnages sans saisie manuelle ou utilisation de papier. Il réalise automatiquement les erreurs de calculs et l’analyse du Conforme / Non-conforme.

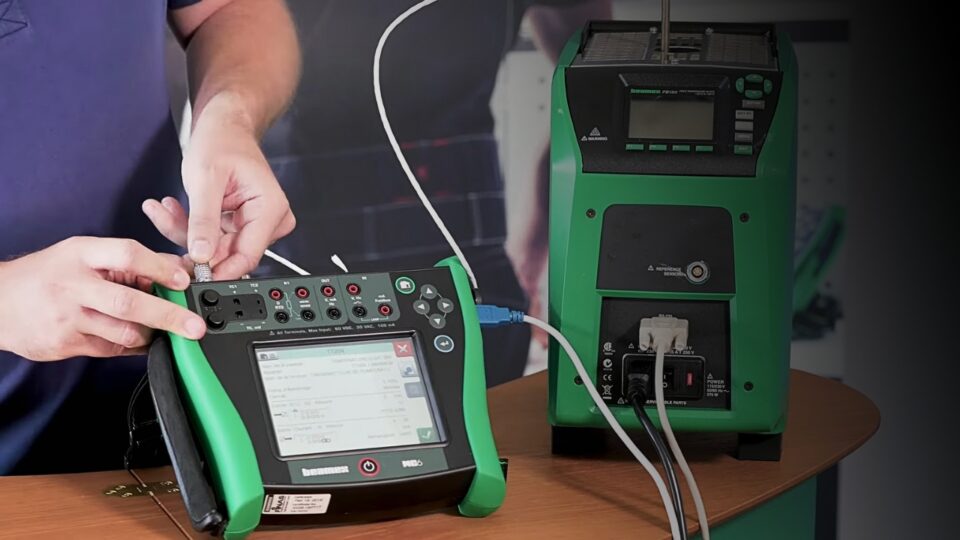

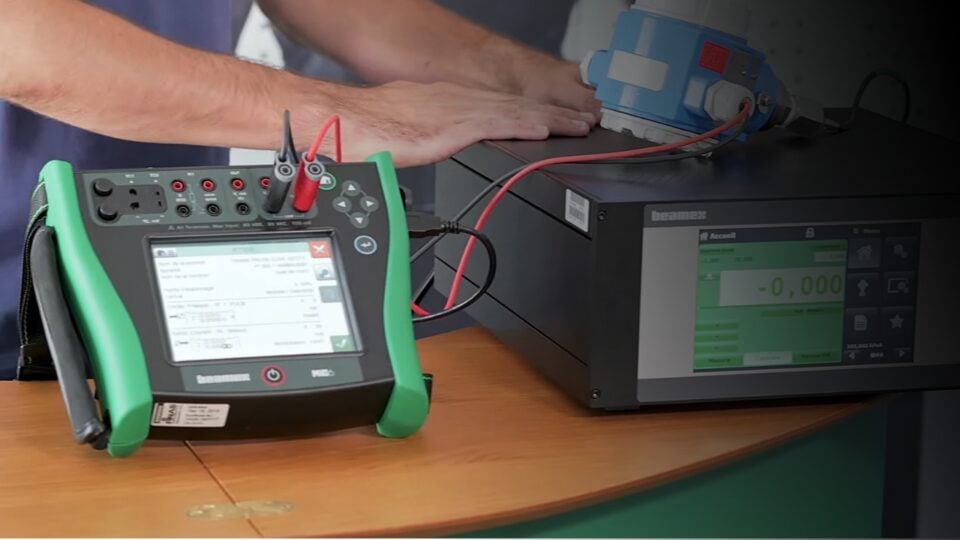

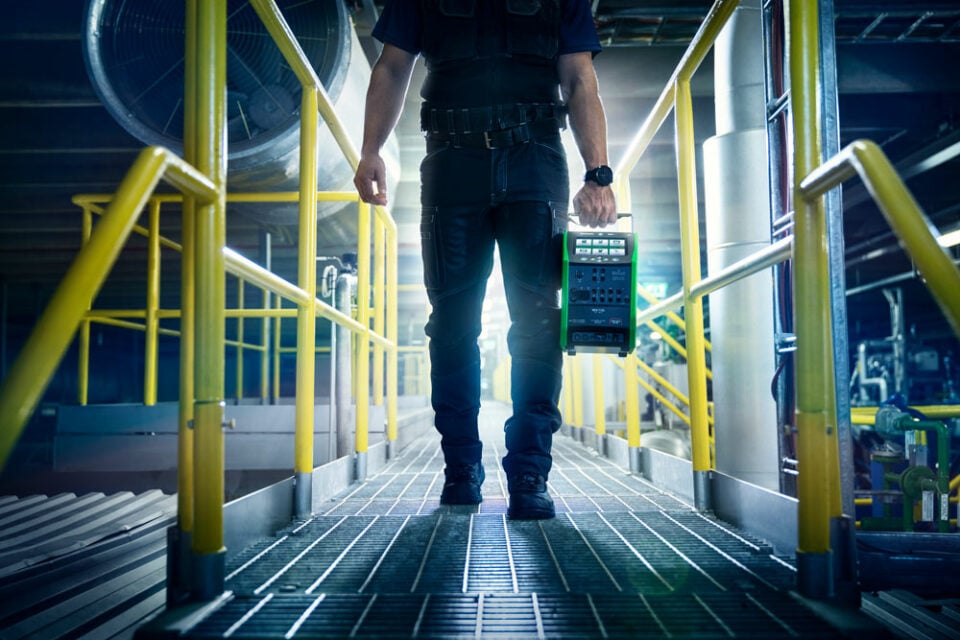

L’Utilisation du MC6 avec une pompe électrique de pression Beamex ePG ou d’autres régulateurs et contrôleurs de pressions supportés ou fours d’étalonnage permet de réaliser des étalonnages automatisés en pression et en température. Pour un étalonnage automatisé en température, le calibrateur et four d’étalonnage MC6-T est plus adapté.
Étalonnage Zéro Papier
Le MC6 est un calibrateur de documentation qui collecte de façon digitale les données sur le terrain et garantit un échange sécurisé de données entre le calibrateur et Beamex LOGiCAL ou CMX.
En tant que communicateur, il permet même une communication digitale avec les instruments intelligents. Cet échange transparent de donnée entre appareils et logiciels permet de fournir des données métrologiques de qualité.
Utilisez un logiciel de métrologie pour gérer ce qui doit être étalonné, comment et quand et réaliser l’étalonnage avec le MC6 selon votre procédure d’étalonnage préconfigurée (même de manière automatisée). Gardez toute la traçabilité et l’historique dans LOGiCAL ou CMX.
Cette solution fournit des mesures fiables et traçables et des données qui peuvent être utilisées pour analyse, reporting et générer des certificats d’étalonnage et constats de vérification.
Durable par conception
La durabilité est un élément indispensable de la philosophie Beamex. Nous souhaitons que nos clients utilisent nos calibrateurs le plus longtemps possible. Ils ont donc été conçus pour avoir une longue durée de vie et pour être aussi faciles que possible à réparer, entretenir ou mettre à jour.
Nos experts peuvent vous aider à tirer le meilleur de votre calibrateur pendant toute sa durée de vie avec des services d’étalonnage, d’entretien, de réparation, de formation ou d’assistance.
Afin de répondre à vos besoins grandissants, nos produits évoluent constamment. Les mises à jour logicielles fournissent de nouvelles fonctionnalités ou une amélioration des performances. Vous pouvez aussi faire évoluer vos produits existants avec des nouveaux modules ou fonctionnalités logicielles. Des accessoires pour calibrateur sont disponibles facilement et rapidement depuis le Webshop Beamex.
Les modes de l’interface utilisateur
Un calibrateur doit avoir des fonctionnalités avancées tout en restant facile à utiliser. C’est pourquoi le MC6 propose plusieurs modes dans l’interface utilisateur qui sont optimisés en fonction de vos cas d’application. Par exemple, si vous souhaitez uniquement mesurer quelque chose rapidement et facilement, utilisez le mode Mesure. Si vous souhaitez effectuer des étalonnages automatisés, utilisez le mode Étalonnage.
Le mode Étalonnage et calibrateur de documentation
Le mode Étalonnage est conçu pour l’étalonnage automatisé et la documentation des résultats de l’étalonnage des instruments de contrôle du process.
Dans les usines de transformation actuelles, vous avez souvent besoin de documenter les étalonnages. Sans calibrateur de documentation, la documentation doit se faire manuellement, ce qui prend un temps précieux et est sujet à erreur.
Avec le mode Étalonnage, le process d’étalonnage est guidé, et le calibrateur peut automatiquement effectuer la procédure d’étalonnage et documenter les résultats.
Le mode Étalonnage fonctionne également avec le logiciel de métrologie industrielle.
Calibrateur
Le mode Calibrateur est conçu pour étalonner divers instruments de contrôle du process. Il vous permet de mesurer ou simuler 2 signaux en même temps.
Vous avez souvent besoin de vérifier et d’étalonner un certain instrument de contrôle du process ou un transmetteur. Les transmetteurs ont généralement une entrée et une sortie. Alors, soit il vous faut deux dispositifs, soit un seul dispositif capable de faire deux choses simultanément.
Le mode Calibrateur du MC6 est optimisé pour ce type d’utilisation.
Enregistreur de données
L’enregistreur de données est conçu pour enregistrer divers résultats de mesure.
Souvent dans l’industrie, vous avez besoin de mesurer des signaux sur des périodes plus ou moins courtes et d’enregistrer les données dans une mémoire dans le but de les analyser plus tard. Ceci peut être lié au dépannage, à la surveillance ou à l’étalonnage
Les résultats peuvent être affichés de façon numérique ou graphique et ceux-ci peuvent être transférer sur un PC pour analyse.
Le mode Enregistreur de données du MC6 est optimisé pour ce type d’utilisation.
Communicateur

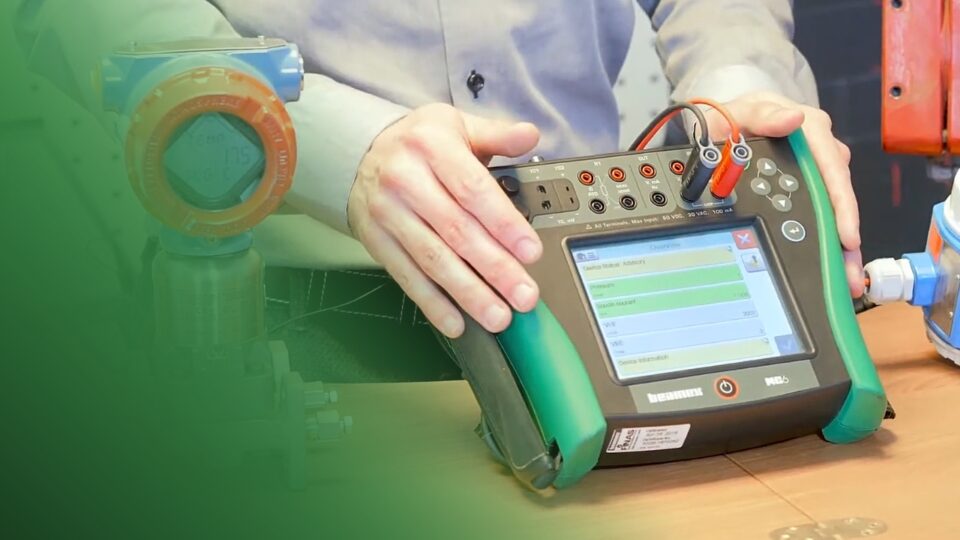

Le mode Communicateur est conçu pour communiquer avec les instruments Fieldbus.
Dans les usines de transformation actuelles, on utilise de plus en plus des instruments intelligents. Les ingénieurs ont donc besoin d’utiliser des communicateurs ou un logiciel de configuration. La plupart de ces instruments sont dotés de Fieldbus, HART, FOUNDATION Fieldbus ou Profibus PA.
Le mode Communicateur du MC6 est optimisé pour être utilisé comme communicateur
Mesure
Le mode Appareil de mesure est conçu pour des mesures simples et faciles des signaux
Certains calibrateurs multifonctions peuvent être trop lents et difficiles à utiliser ; il est donc plus facile de choisir un simple appareil de mesure
Le mode Mesure du MC6 est optimisé pour ce type de prise de mesure simple et facile, ce qui veut dire que vous avez besoin que d »un seul calibrateur.
Vidéos sur le Beamex MC6
Produits et services associés
Logiciel de métrologie
Le logiciel de métrologie, associé avec un calibrateur de documentation Beamex, permet de réaliser automatiquement un étalonnage zéro papier.
En savoir plus >
Pompe électrique de pression

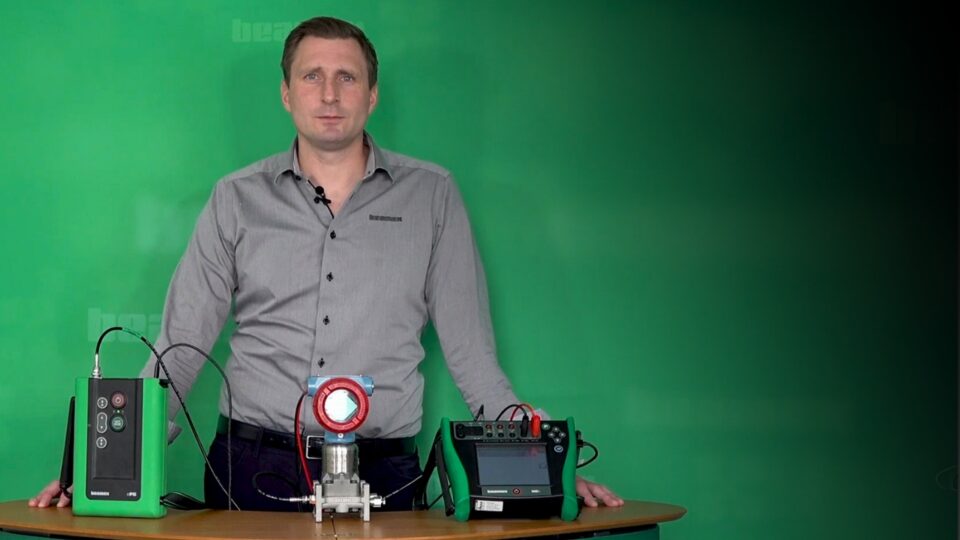

Quand elle est utilisée avec un calibrateur de la gamme MC6, la Beamex ePG permet de réaliser un étalonnage en pression entièrement automatisé.
En savoir plus >

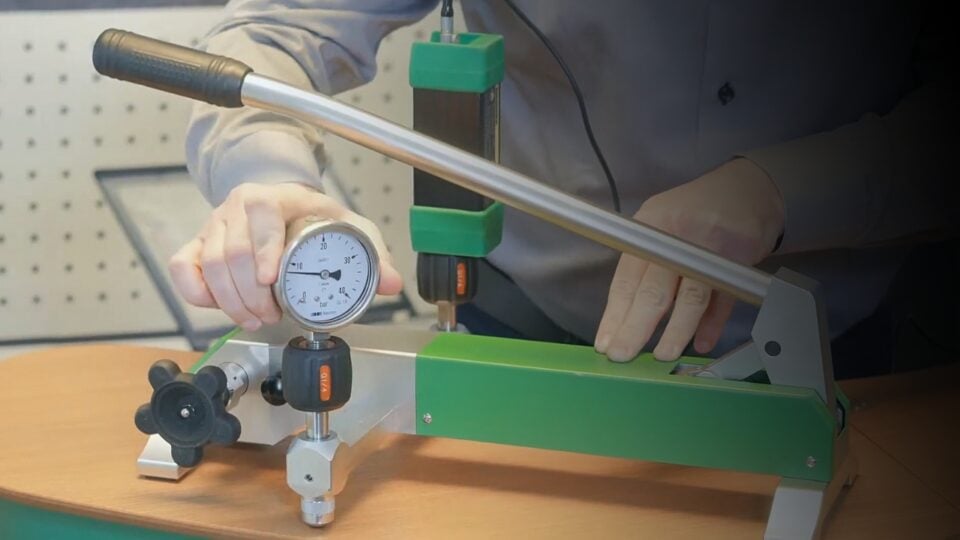

Pompes d’étalonnage
