Beamex MC6-Ex intrinsically safe field calibrator and communicator

Beamex MC6-Ex

Calibrateur et communicateur de terrain avancé à sécurité intrinsèque

Beamex / Calibrateurs / Beamex MC6-Ex

Le choix le plus sûr dans les zones à risque d’explosion

Le Beamex MC6-Ex est le calibrateur et communicateur de documentation le plus précis au monde pour les zones à risques d’explosion. Il est certifié ATEX, IECEx, et pour l’Amérique du Nord et peut être utilisé dans toutes les zones à risques d’explosion. Il offre des capacités d’étalonnage pour la pression, la température et divers signaux électriques. C’est aussi un communicateur de terrain pour les instruments Fieldbus.

Intrinsèquement sûr

Le Beamex MC6-Ex est le calibrateur et communicateur de terrain certifié ATEX, IECEx, et pour l’Amérique du Nord et peut être utilisé dans toutes les zones à risques d’explosion.

Haute précision

Le MC6-Ex est un calibrateur robuste et stable avec une précision inégalée qui est adapté aux zones dangereuses.

Chaque MC6-Ex est livré avec un certificat d’étalonnage accrédité et traçable en standard comme preuve de son exactitude.

Fonctionnalité avancée

Bien que le MC6-Ex soit un calibrateur ATEX, il ne fait aucun compromis en matière de fonctionnalité. Il offre des capacités d’étalonnage pour la pression, la température et divers signaux électriques. Il offre également plusieurs fonctionnalités pour accompagner votre processus d’étalonnage. Il permet même de réaliser des étalonnages entièrement automatisés.

Convivialité et simplicité d’utilisation

Le MC6-Ex propose plusieurs modes dans l’interface utilisateur qui sont optimisés en fonction de vos cas d’application. Le calibrateur vous guide étape par étape pendant la réalisation de vos étalonnages.

Communicateur de terrain

Le MC6-Ex contient un communicateur multibus complet pour les instruments HART, FOUNDATION Fieldbus et Profibus PA pour étalonner et configurer vos instruments intelligents. Les 3 protocoles peuvent être activés simultanément.

Générer des données d’étalonnage

Le MC6-Ex est un calibrateur de documentation qui communique avec les logiciels de métrologie Beamex et permet donc de réaliser un processus d’étalonnage entièrement digitalisé.

Intrinsically safe calibrator and communicator - Beamex MC6-Ex

Fonctions de mesure, de génération et de simulation

  • Mesures de pression (modules de pression internes/externes)
  • Mesure de tension (±500 mV et ±30 V DC)
  • Mesure du courant (±100 mA) (alimentation interne ou externe)
  • Mesure de la fréquence (0…50 kHz)
  • Comptage d’impulsions (0…10 Mimpulsions)
  • Détection d’état de contact (contact sec/ Relais)
  • Alimentation de boucle intégrée
  • Génération de tension (±500 mV et –1,5…10,5 V DC)
  • Génération de courant (0…25 mA) (alimentation active/passive, c’est-à-dire interne ou externe)
  • Mesure de résistance, deux voies simultanées (0…4 kΩ)
  • Simulation de résistance (0…4 kΩ)
  • Mesure du capteur RTD, deux voies simultanées
  • Simulation de RTD
  • Mesure de thermocouple (TC), deux voies simultanées (connecteur universel/mini-fiche)
  • Simulation de thermocouple
  • Génération de fréquence (0…3 kHz
  • Génération d’impulsion (0…10 Mimpulsions)
  • Communicateur HART
  • Communicateur FOUNDATION Fieldbus
  • Communicateur Profibus PA

(Certaines des fonctions ci-dessus sont en option)

Spécifications générales

AffichageLCD TFT 640 × 480, 5,7 pouces en diagonale
Ecran tactileÉcran tactile résistif à 5 fils
ClavierClavier à membrane
RétroéclairageRétroéclairage à LED, luminosité réglable
Poids2.5…2.9 kg (5.5…6.4 lb)
Dimensions207 mm x 231 mm x 80 mm (P x L x H)

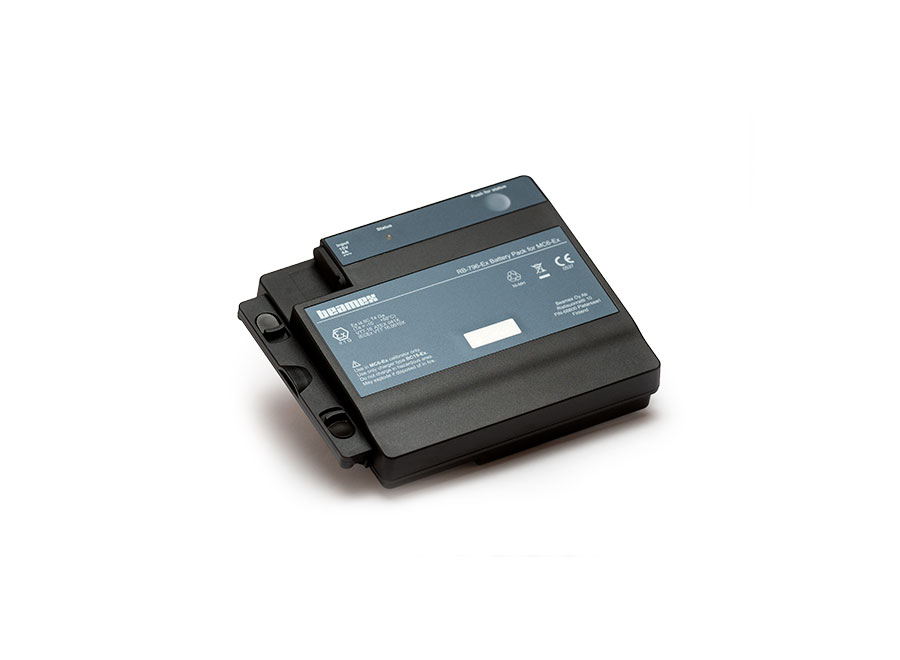

Type de batterieNiMh rechargeable, 4200 mAh, 9.6 V
Durée de charge10 heures de 0 à 100% at 0…30 °C (32…86 °F)
Alimentation du chargeur100…240 VAC, 50–60 Hz
Fonctionnement de la batterie4…8 h
Température de fonctionnement–10…50 °C
Température de fonctionnement pendant le chargement des batteries0…40 °C
Température de stockage–20…60 °C
Spécifications valides entre–10…50 °C sauf mention contraire
Humidité0 à 80% H.R. sans condensation
Durée de réchauffementSpécifications valides après une période de réchauffement de 5 minutes.
Tension d’entrée maximale30 V AC, 30 V DC
Sécurité EXATEX directive 2014/34/EU
Marquage EXII 1 G, Ex ia IIC T4 Ga, Ta = –10 °C…+50 °C
Marquage EX (Amérique du nord)Class I, Zone 0, AEx ia IIC T4 GA Class I, Division 1, Groups A-D, T4 Tamb –10 °C to +50 °C, Intrinsically Safe, Sécurité intrinsèque
Certification ATEX EN 60079-0:2012/A11:2013, EN 60079-11:2012, Certificate No. EESF 18 ATEX 071X
Certification IECIEC 60079-0:2017, Edition:7.0, IEC 60079-11:2011, Edition:6.0, Certificate No. IECEx EESF 18.0033X
Certification North AmericanUL 913, 8th Ed. Rev. October 16, 2015 UL 60079-0 6th Ed. Rev. July 26, 2013 CAN/CSA C22.2 No. 60079-0:15 Rev. October 2015 UL 60079-11, 6th Ed. 02/15/2013 CAN/CSA C22.2 No. 60079-11:14 Certificate No SGSNA/18/SUW00222
Conformité RohsRoHS II Directive 2011/65/EU, EN IEC 63000:2018
SécuritéDirective 2014/30/EU, EN 61010-1:2010 + A1:2019 + AC:2019-04
CEMDirective 2014/30/EU, EN IEC 61326-1:2021, EN 61000-3-2-:2014, EN 61000-3-3:2013
Indice de protectionIP 65, IEC/EN 60529
ChutesTest de chute à 1 mètre
Altitude max3000 m (9842 ft)

Découvrez les brochures, guides de l’utilisateur et autres documents.

Le choix le plus sûr

Si vous utilisez un calibrateur non ATEX, vous devrez consacrer du temps et des efforts à obtenir des autorisations de travail, tel que le permis feu par exemple. Utiliser un calibrateur ATEX à sécurité intrinsèque dans les zones dangereuses constitue le choix le plus simple et le plus sûr.

Nous avons certifié le MC6-Ex ATEX, IECEx et en Amérique du Nord pour chaque zone explosive, vous pouvez donc l’utiliser dans les Zones 0, 1, 2 et Division 1 / Division 2.

Le MC6-Ex est le choix le plus sûr pour toutes vos zones dangereuses.

Beamex MC6-Ex Calibrateur et communicateur de terrain avancé à sécurité intrinsèque
Beamex MC6-Ex - Calibrateur et communicateur de terrain avancé à sécurité intrinsèque

Prêt pour le terrain

En tant que calibrateur multifonction et communicateur de terrain, le MC6-Ex remplace plusieurs appareils monofonction, ce qui veut dire que vous avez moins à transporter.

En tant qu’appareil à sécurité intrinsèque avec une excellente évaluation Ex, le MC6-Ex vous facilite la vie car vous n’avez pas à vous soucier de mesure de sécurité supplémentaire.

Le boîtier est robuste et étanche à la poussière et à l’eau (IP65)/ Les protections contre les chocs à l’intérieur du boîtier font du MC6-Ex, un outil idéal pour les environnements humides, poussiéreux, et soumis à des fortes variations de température.

Il est équipé d’une batterie remplaçable et rechargeable.Le MC6 possède un grand écran tactile couleur de 5,7″ de haute résolution avec un réglage efficace du rétroéclairage.

Le MC6-Ex est un appareil polyvalent pour la maintenance préventive et curative. Son design compact et évolutif lui permet de s’adapter aux potentielles évolutions de notre parc d’instruments. De plus, le support client Beamex est excellent.

Chistian Marchenoir, Process instrumentation & Calibration Manager, Indena, France

Une nouvelle façon d’étalonner

Aucun autre calibrateur ATEX ne peut surpasser le MC6-Ex en termes de fonctionnalité et de précision.

Le MC6-Ex garantit la précision des mesures et une faible incertitude d’étalonnage dans les environnements à risque d’explosion. Chaque MC6-Ex est étalonnage dans notre Laboratoire d’étalonnage accrédité, ce qui rend vos étalonnages traçables.

Il documente tous vos étalonnages sans saisie manuelle ou utilisation de papier. Il réalise automatiquement les erreurs de calculs et l’analyse du Conforme / Non-conforme.

Il dispose également d’une alimentation en boucle interne pour les transmetteurs, de telle sorte qu’aucune alimentation supplémentaire n’est nécessaire.

Beamex MC6-Ex - calibrateur atex
Logiciel de métrologie Beamex CMX et calibrateur MC6

Étalonnage Zéro papier

Le MC6-Ex est un calibrateur de documentation qui collecte de façon digitale les données sur le terrain et garantit un échange sécurisé de données entre le calibrateur et Beamex LOGiCAL ou CMX.

En tant que communicateur, il permet même une communication digitale avec les instruments intelligents. Cet échange transparent de donnée entre appareils fournit de façon efficace des données de qualité.

Utilisez un logiciel de métrologie pour gérer ce qui doit être étalonné, comment et quand et réaliser l’étalonnage avec le MC6-Ex selon votre procédure d’étalonnage préconfigurée (même de manière automatisée). Gardez toute la traçabilité et l’historique dans LOGiCAL ou CMX.

Cette solution fournit des mesures fiables et traçables et des données qui peuvent être utilisées pour analyse, reporting et générer des certificats d’étalonnage et constats de vérification.

Durable par conception

La durabilité est un élément indispensable de la philosophie Beamex. Nous souhaitons que nos clients utilisent nos calibrateurs le plus longtemps possible. Ils ont donc été conçus pour avoir une longue durée de vie et pour être aussi faciles que possible à réparer, entretenir ou mettre à jour.

Nos experts peuvent vous aider à tirer le meilleur de votre calibrateur pendant toute sa durée de vie avec des services d’étalonnage, d’entretien, de réparation, de formation ou d’assistance.

Afin de répondre à vos besoins grandissants, nos produits évoluent constamment. Les mises à jour logicielles fournissent de nouvelles fonctionnalités ou une amélioration des performances. Vous pouvez aussi faire évoluer vos produits existants avec des nouveaux modules ou fonctionnalités logicielles. Des accessoires pour calibrateur sont disponibles facilement et rapidement depuis le Webshop Beamex.

Durable par conception

Étalonnage dans les zones à ATmosphère EXplosive (ATEX)

Il y a de nombreuses choses à connaitre avant de pouvoir vous rendre dans une zone à atmosphère explosive (Ex) pour effectuer des étalonnages. Il existe différents niveaux de dangerosité pour ces zones et par conséquent différents niveaux pour les équipements d’étalonnage.

Cet article aborde les concepts fondamentaux, théoriques et historiques. Ensuite, il traitera des différentes techniques pour qu’un calibrateur puisse convenir aux zones ATEX.

Les modes de l’interface utilisateur

Un calibrateur doit avoir des fonctionnalités avancées tout en restant facile à utiliser. C’est pourquoi le MC6-Ex propose plusieurs modes dans l’interface utilisateur qui sont optimisés en fonction de vos cas d’application. Par exemple, si vous souhaitez uniquement mesurer quelque chose rapidement et facilement, utilisez le mode Mesure. Si vous souhaitez effectuer des étalonnages automatisés, utilisez le mode Étalonnage.

User interface of the Beamex MC6-Ex Intrinsically Safe Advanced Field Calibrator and Communicator

Le mode Étalonnage et calibrateur de documentation

Le mode Étalonnage est conçu pour l’étalonnage automatisé et la documentation des résultats de l’étalonnage des instruments de contrôle du process.

Dans les usines de transformation actuelles, vous avez souvent besoin de documenter les étalonnages. Sans calibrateur de documentation, la documentation doit se faire manuellement, ce qui prend un temps précieux et est sujet à erreur.

Avec le mode Étalonnage, le process d’étalonnage est guidé, et le calibrateur peut automatiquement effectuer la procédure d’étalonnage et documenter les résultats.

Le mode Étalonnage fonctionne également avec le logiciel de métrologie industrielle.

User interface of the Beamex MC6-Ex Intrinsically Safe Advanced Field Calibrator and Communicator

Calibrateur

Le mode Calibrateur est conçu pour étalonner divers instruments de contrôle du process. Il vous permet de mesurer ou simuler 2 signaux en même temps.

Vous avez souvent besoin de vérifier et d’étalonner un certain instrument de contrôle du process ou un transmetteur. Les transmetteurs ont généralement une entrée et une sortie. Alors, soit il vous faut deux dispositifs, soit un seul dispositif capable de faire deux choses simultanément.

Le mode Calibrateur du MC6-Ex est optimisé pour ce type d’utilisation.

User interface of the Beamex MC6-Ex Intrinsically Safe Advanced Field Calibrator and Communicator

Enregistreur de données

L’enregistreur de données est conçu pour enregistrer divers résultats de mesure.

Souvent dans l’industrie, vous avez besoin de mesurer des signaux sur des périodes plus ou moins courtes et d’enregistrer les données dans une mémoire dans le but de les analyser plus tard. Ceci peut être lié au dépannage, à la surveillance ou à l’étalonnage

Les résultats peuvent être affichés de façon numérique ou graphique et ceux-ci peuvent être transférer sur un PC pour analyse.

Le mode Enregistreur de données du MC6-Ex est optimisé pour ce type d’utilisation.

User interface of the Beamex MC6-Ex Intrinsically Safe Advanced Field Calibrator and Communicator

Communicateur

Le mode Communicateur est conçu pour communiquer avec les instruments Fieldbus.

Dans les usines de transformation actuelles, on utilise de plus en plus des instruments intelligents. Les ingénieurs ont donc besoin d’utiliser des communicateurs ou un logiciel de configuration. La plupart de ces instruments sont dotés de Fieldbus, HART, FOUNDATION Fieldbus ou Profibus PA.

Le mode Communicateur du MC6-Ex est optimisé pour être utilisé comme communicateur

User interface of the Beamex MC6-Ex Intrinsically Safe Advanced Field Calibrator and Communicator

Mesure

Le mode Appareil de mesure est conçu pour des mesures simples et faciles des signaux

Certains calibrateurs multifonctions peuvent être trop lents et difficiles à utiliser ; il est donc plus facile de choisir un simple appareil de mesure

Le mode Mesure du MC6-Ex est optimisé pour ce type de prise de mesure simple et facile, ce qui veut dire que vous avez besoin que d »un seul calibrateur.
