Calibrateurs de température

Un calibrateur de température est généralement un produit qui comprend une source de chaleur (et/ou de refroidissement) qui peut être contrôlée pour une température souhaitée. Vous insérez le capteur de température à étalonner et un capteur de référence précis traçable dans la source de chaleur et comparez les lectures à différentes températures.

Malheureusement, il n’existe pas de norme internationale qui spécifie ce qu’est un calibrateur de température. Par conséquent, nous voyons l’expression mot « calibrateur de température » être utilisée dans différents contextes.

Un calibrateur de température peut également être un appareil électrique capable de mesurer et/ou de simuler les signaux d’un capteur de température, ne contenant aucune source de chaleur. Ces signaux sont généralement des résistances (pour les capteurs RTD) ou des tensions (pour les thermocouples). Le calibrateur de température connaît les formules des capteurs afin de pouvoir convertir et afficher ces signaux en unité de température pour une utilisation pratique.

Dans certains cas, même des appareils relativement simples, tels que des indicateurs de température, peuvent être appelés des calibrateurs de température.

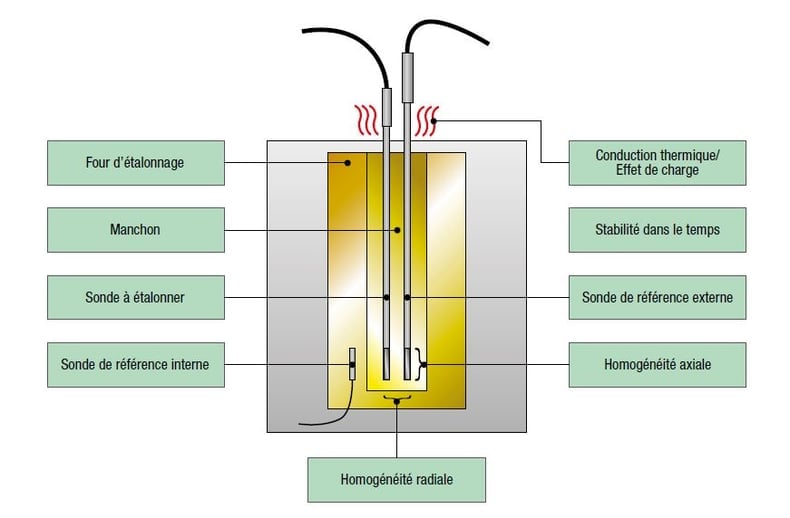

Un four d’étalonnage à air sec est un produit qui peut chauffer et/ou refroidir un bloc métallique dans lequel des trous appropriés ont été percés pour insérer des capteurs de température. Les trous doivent être bien ajustés pour assurer un transfert de température correct. Si le trou est trop grand, il y aura de l’air entre le bloc et le capteur, ce qui entraînera une erreur de mesure. Les trous du bloc sont « secs », il n’y a donc pas de liquide à l’intérieur des trous. En général, des inserts remplaçables sont utilisés dans les blocs secs pour différents types de capteurs.

Les avantages d’un four d’étalonnage à air sec sont qu’il est généralement portable (petit et léger), rapide à utiliser et qu’il ne salit pas car aucun liquide n’est utilisé.

Un bain d’étalonnage est une source de chaleur qui contient un liquide (eau, huile, éthanol). Le liquide est chauffé/refroidi à la température souhaitée et les capteurs à étalonner peuvent être insérés dans le liquide. Le liquide est généralement agité pour une meilleure homogénéité.

L’avantage d’un bain est que vous pouvez y insérer différentes formes de capteurs, plusieurs en même temps, et que l’homogénéité est très bonne. L’inconvénient est qu’un bain est normalement assez grand et lourd, que la température change lentement et qu’il peut être difficile de travailler avec différents liquides.

Les capteurs/sondes de température sont des instruments utilisés pour mesurer la température. Ils ont généralement une sortie électrique proportionnelle à la température qu’ils mesurent.

Pour étalonner un capteur/sonde de température, vous devez l’immerger dans une température connue et comparer le signal de sortie au signal de sortie nominal. Il n’est pas possible de simuler la température, il faut la créer avec une source de température.

Cet étalonnage comprend donc une comparaison documentée de la sortie du capteur avec la température exacte.

Les capteurs de température ne peuvent généralement pas être ajustés/réglés, mais vous pouvez utiliser des coefficients de correction pour compenser l’erreur constatée.

Pour plus de détails, veuillez consulter notre vidéo sur comment étalonner une sonde de température.

Un transmetteur de température est un instrument qui mesure la température à l’aide d’un capteur de température et émet un signal proportionnel à la température d’entrée. Souvent, dans l’instrumentation de processus, le signal de sortie est un signal de courant de 4 à 20 mA.

Pour en savoir plus sur comment étalonner un transmetteur de température ,veuillez consulter notre vidéo sur le sujet.
